Automatski osigurač 16A 1P+N, C karakteristika, 4.5kA, 1 modul MJN516
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 2 dostupni proizvodi -
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Tehničke karakteristike
Električna struja
-
Nazivna struja16 A
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-14,50 kA
-
Nazivna struja pri -15°C19,40 A
-
Nazivna struja pri -10°C19,10 A
-
Nazivna struja pri -5°C18,70 A
-
Nazivna struja pri 0°C18,30 A
-
Nazivna struja pri 5°C18 A
-
Nazivna struja pri 10°C17,60 A
-
Nazivna struja pri 15°C17,20 A
-
Nazivna struja pri 20°C16,80 A
-
Nazivna struja pri 25°C16,40 A
-
Nazivna struja pri 30°C16 A
-
Nazivna struja pri 35°C15,60 A
-
Nazivna struja pri 40°C15,10 A
-
Nazivna struja pri 45°C14,70 A
-
Nazivna struja pri 50°C14,20 A
-
Nazivna struja pri 55°C13,80 A
-
Nazivna struja pri 60°C13,30 A
-
Nazivna struja pri 65°C12,80 A
-
Nazivna struja pri 70°C12,20 A
Arhitektura
-
Tip pola1P+N
-
KrivuljaC
Kapacitet
-
Broj modula1
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-14,50 kA
Instalacija, montaža
-
Nazivni zatezni moment gornje kleme1,90 - 1,90 Nm
-
Nazivni zatezni moment donje kleme1,90 - 1,90 Nm
-
Nazivni zatezni moment1,90 - 1,90 Nm
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Moguća montaža 360°Da
Napon
-
Nazivni radni napon Ue230 - 240 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
Frekvencija
-
Frekvencija50 - 60 Hz
Veza
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1 - 25 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1 - 16 mm²
-
Presjek vijčanog ulaza, za fleksibilne provodnike1 - 16 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1 - 25 mm²
Sigurnost
-
Ingress Protection (IP) klasaIP20
Uvjeti korištenja
-
Stepen zagađenja prema IEC 60664/IEC 60947-22
-
Klasa ograničenja I²t energije3
-
Zaštita od vlage u zrakuZa sve klimatske uvjete
-
Radna temperatura-25 - 70 °C
Snaga
-
Ukupni gubitak snage pri IN4,20 W
Povezivost
-
Poravnanje gornjeg priključka za modularne uređajePomjerena klema
-
Poravnanje donjih priključaka za modularne uređajePomjerena klema
-
Vrsta vezeVijčana stezaljka
Dimenzije
-
Visina84,70 mm
-
Širina17,50 mm
-
Dubina70 mm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

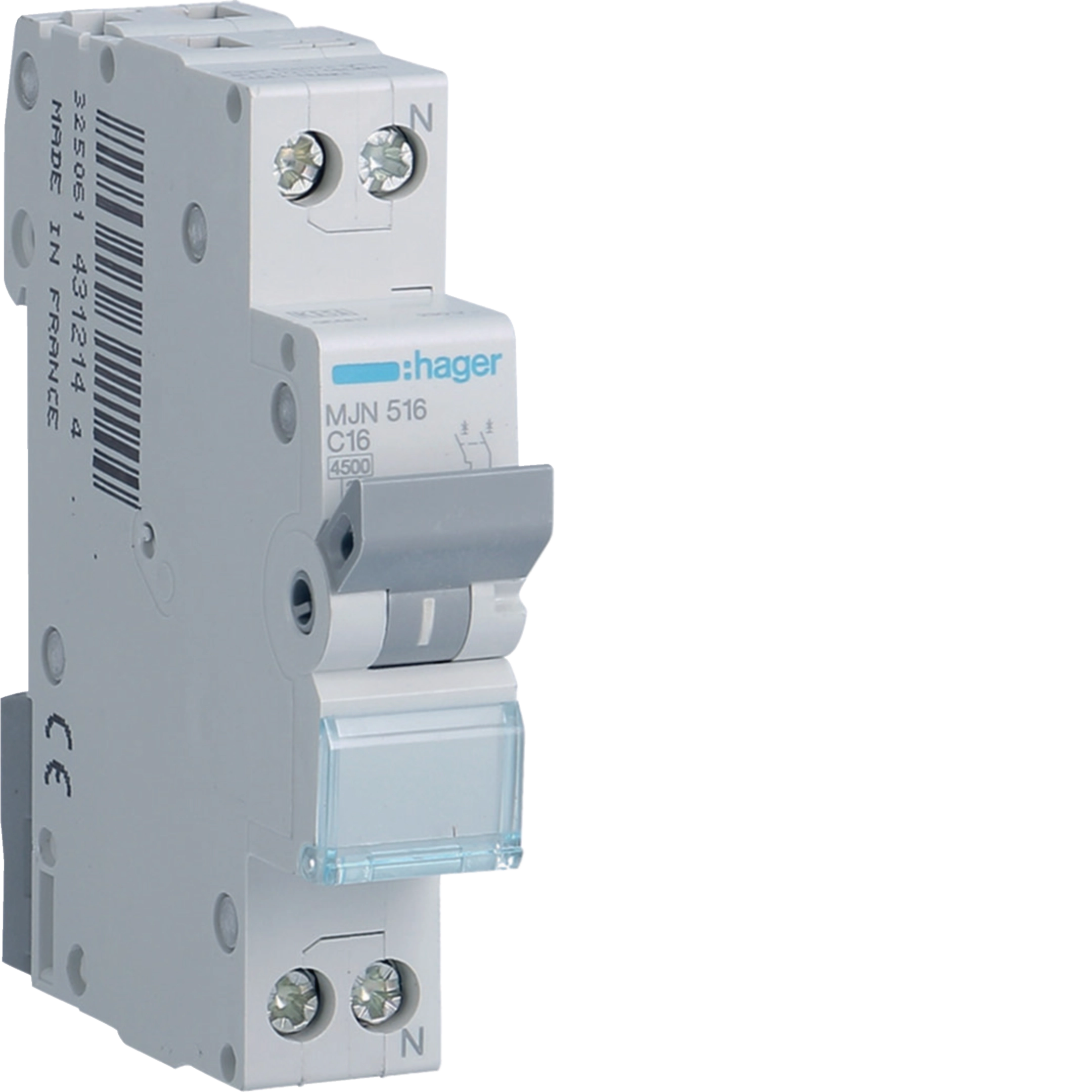

Slika proizvoda MJN516
-
Tehnički list proizvoda

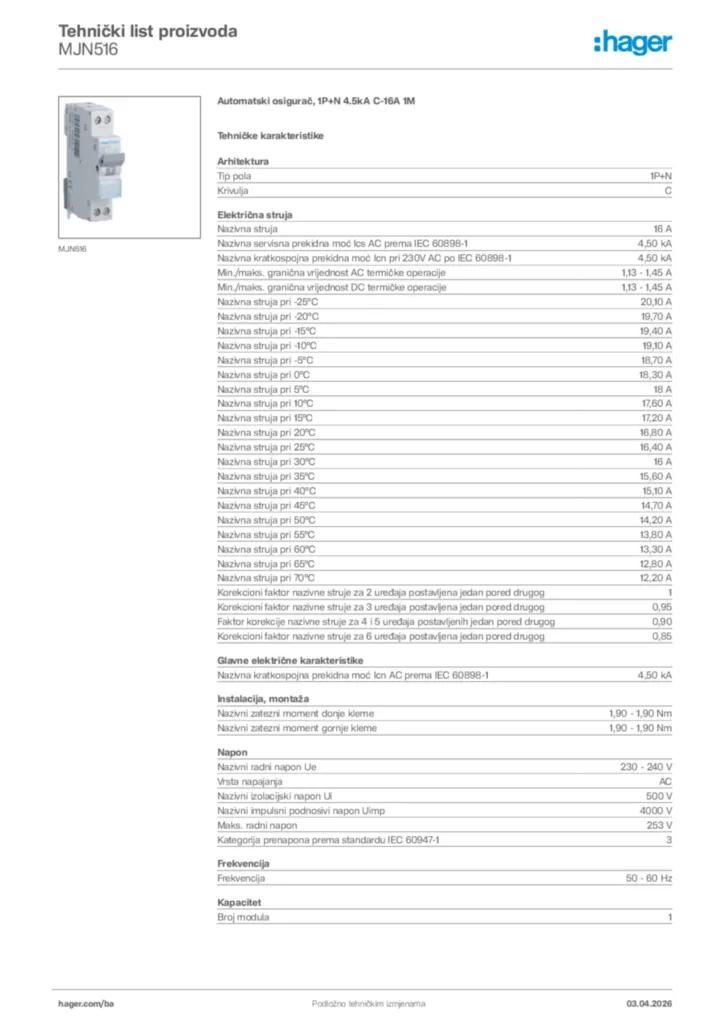

Hager Tehnički list proizvoda MJN516
