EAN

3250614312113

Pakovanje

12 Komadi

Automatski osigurači (MCB)

Automatski osigurač 6A 1P+N, C karakteristika, 4.5kA, 1 modul MJN506

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Funkcije blokade/paralelnog pogona 2 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi

Tehničke karakteristike

Nazivna struja In

6 A
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

4,5 kA
Nazivna struja pri -15°C

7,36 A
Nazivna struja pri -10°C

7,21 A
Nazivna struja pri -5°C

7,06 A
Nazivna struja pri 0°C

6,91 A
Nazivna struja pri 5°C

6,76 A
Nazivna struja pri 10°C

6,61 A
Nazivna struja pri 15°C

6,45 A
Nazivna struja pri 20°C

6,3 A
Nazivna struja pri 25°C

6,15 A
Nazivna struja pri 30°C

6 A
Nazivna struja pri 35°C

5,88 A
Nazivna struja pri 40°C

5,77 A
Nazivna struja pri 45°C

5,65 A
Nazivna struja pri 50°C

5,53 A
Nazivna struja pri 55°C

5,41 A
Nazivna struja pri 60°C

5,3 A
Nazivna struja pri 65°C

5,18 A
Nazivna struja pri 70°C

5,06 A

Tip pola

1P+N
Krivulja

C

Broj modula

1

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

4,5 kA

Nazivni zatezni moment gornje kleme

1,90 - 1,90 Nm
Nazivni zatezni moment donje kleme

1,90 - 1,90 Nm
Nazivni zatezni moment

1,90 - 1,90 Nm
Vrsta donjeg priključka za modularne uređaje

Vijčana stezaljka
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Moguća montaža 360°

Da

Nazivni radni napon Ue

230 - 240 V
Vrsta napajanja

AC
Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

4.000 V

Frekvencija

50 - 60 Hz

Presjek vijčanog ulaza i izlaza, za masivne vodiče

1 - 25 mm²
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek vijčanog ulaza, za fleksibilne provodnike

1 - 16 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1 - 25 mm²

Ingress Protection (IP) klasa

IP20
Udaljenost mreže

35 mm

Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Klasa ograničenja I²t energije

3
Zaštita od vlage u zraku

Za sve klimatske uvjete
Radna temperatura

-25 - 70 °C

Rasipanje snage pri IN

1,80 W

Poravnanje gornjeg priključka za modularne uređaje

Pomjerena klema
Poravnanje donjih priključaka za modularne uređaje

Pomjerena klema
Vrsta veze

Vijčana stezaljka

Visina

84,70 mm
Širina

17,50 mm
Dubina

70 mm

Električna izdržljivost u broju ciklusa

1.000

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MJN506

PDF

RoHS report MJN506

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

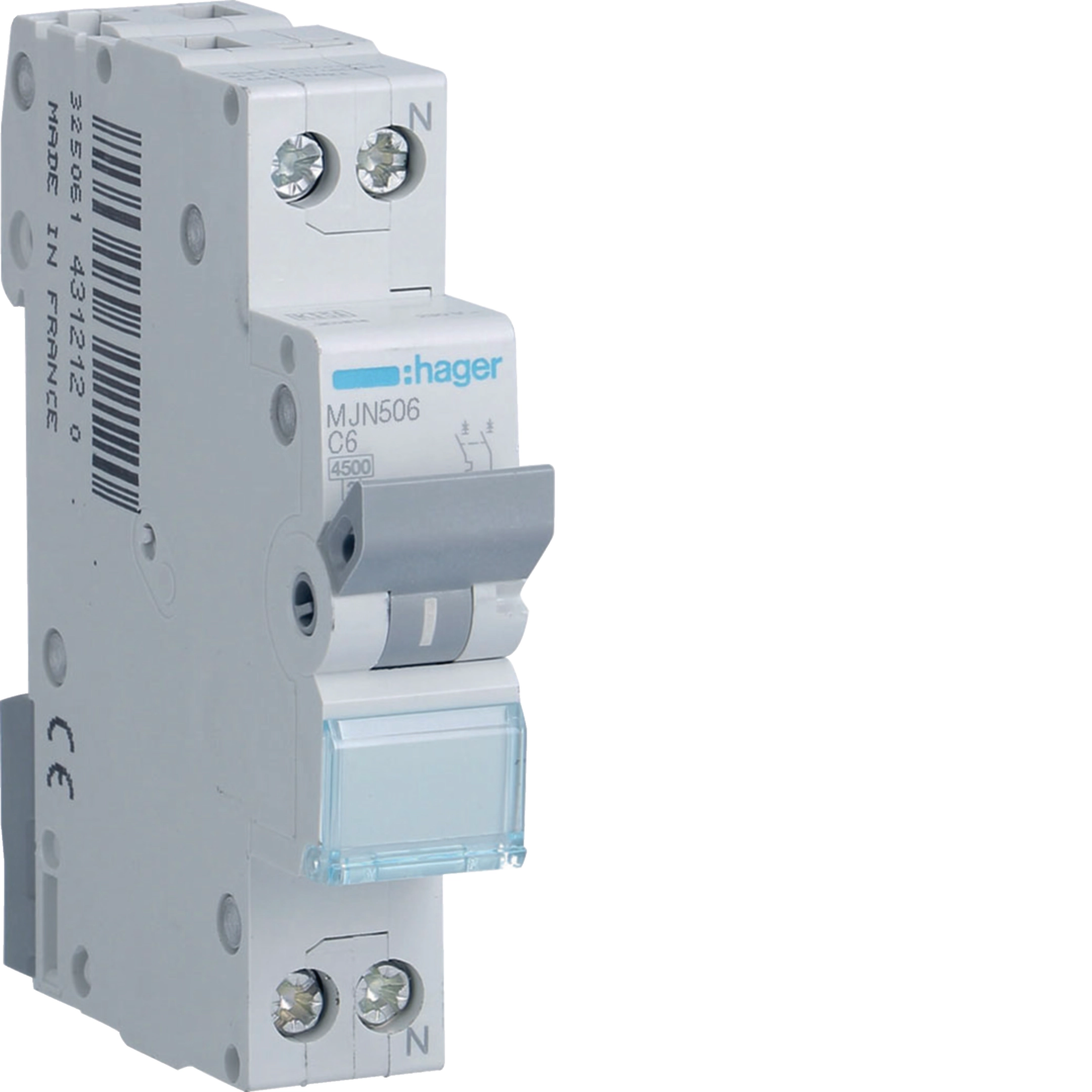

Slika proizvoda MJN506

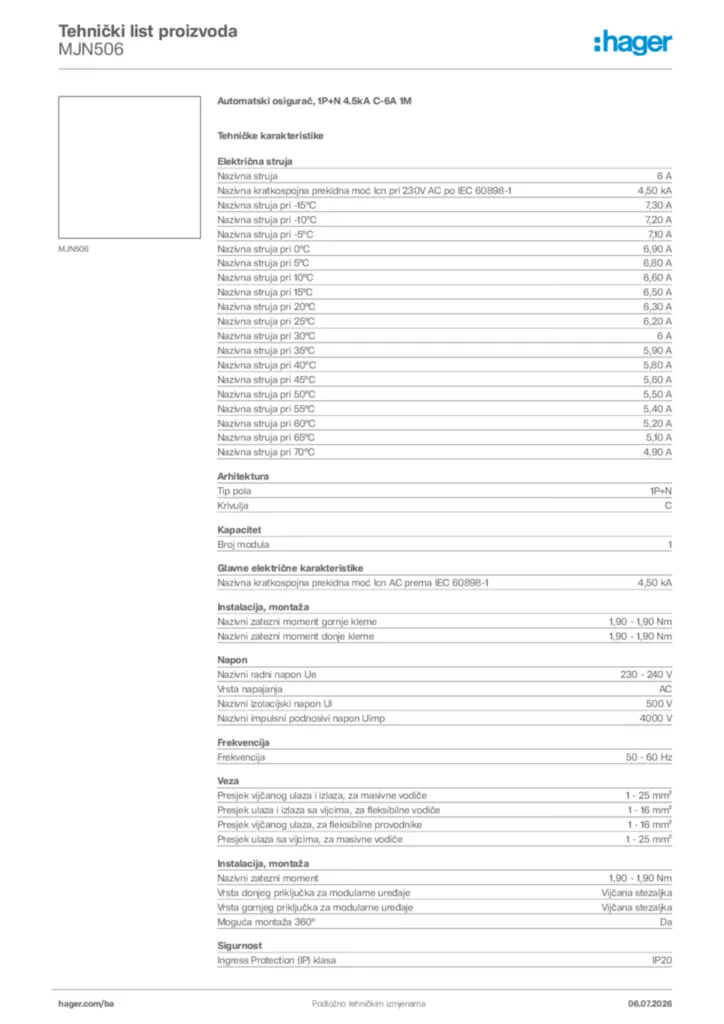

Tehnički list proizvoda

Hager Tehnički list proizvoda MJN506

Automatski osigurač, 1P+N 4.5kA C-6A 1M

PDF
Deklaracija o usklađenosti

Deklaracija o usklađenosti en-US 2026-07-14

PDF

272,83 kB
