EAN

3250614312014

Pakovanje

12 Komadi

Automatski osigurači (MCB)

Automatski osigurač 10A 1P+N, B karakteristika, 4.5kA, 1 modul MHN510

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Funkcije blokade/paralelnog pogona 2 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi

Tehničke karakteristike

Tip pola

1P+N

Nazivna struja

10 A
Nazivna servisna prekidna moć Ics AC prema IEC 60898-1

4,50 kA
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

4,50 kA
Min./maks. granična vrijednost AC termičke operacije

1,13 - 1,45 A
Min./maks. granična vrijednost DC termičke operacije

1,13 - 1,45 A
Nazivna struja pri -25°C

13 A
Nazivna struja pri -20°C

12,80 A
Nazivna struja pri -15°C

12,50 A
Nazivna struja pri -10°C

12,30 A
Nazivna struja pri -5°C

12 A
Nazivna struja pri 0°C

11,80 A
Nazivna struja pri 5°C

11,50 A
Nazivna struja pri 10°C

11,20 A
Nazivna struja pri 15°C

10,90 A
Nazivna struja pri 20°C

10,60 A
Nazivna struja pri 25°C

10,30 A
Nazivna struja pri 30°C

10 A
Nazivna struja pri 35°C

9,70 A
Nazivna struja pri 40°C

9,30 A
Nazivna struja pri 45°C

9 A
Nazivna struja pri 50°C

8,60 A
Nazivna struja pri 55°C

8,30 A
Nazivna struja pri 60°C

7,90 A
Nazivna struja pri 65°C

7,50 A
Nazivna struja pri 70°C

7 A
Korekcioni faktor nazivne struje za 2 uređaja postavljena jedan pored drugog

1
Korekcioni faktor nazivne struje za 3 uređaja postavljena jedan pored drugog

0,95
Faktor korekcije nazivne struje za 4 i 5 uređaja postavljenih jedan pored drugog

0,90
Korekcioni faktor nazivne struje za 6 uređaja postavljena jedan pored drugog

0,85

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

4,50 kA

Nazivni zatezni moment donje kleme

1,90 - 1,90 Nm
Nazivni zatezni moment gornje kleme

1,90 - 1,90 Nm
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Vrsta donjeg priključka za modularne uređaje

Vijčana stezaljka
Nazivni zatezni moment

1,90 - 1,90 Nm

Nazivni radni napon Ue

230 - 240 V
Vrsta napajanja

AC
Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

4.000 V
Maks. radni napon

253 V
Kategorija prenapona prema standardu IEC 60947-1

3

Frekvencija

50 - 60 Hz

Broj modula

1

Ukupni gubitak snage pri IN

2,40 W

Radna temperatura

-25 - 70 °C
Maks. visina

2.000 m

Električna izdržljivost u broju ciklusa

1.000
Broj mehaničkih operacija

20.000

Ingress Protection (IP) klasa

IP20

Vrsta veze

Vijčana stezaljka
Poravnanje gornjeg priključka za modularne uređaje

Pomjerena klema
Poravnanje donjih priključaka za modularne uređaje

Pomjerena klema

Presjek vijčanog izlaza, za masivne vodiče

1 - 25 mm²
Presjek izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²

Visina

84,70 mm
Širina

17,50 mm
Dubina

70 mm

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

PEP dokument en-GB 2025-11-20

PDF

67,85 MB

Hager REACH declaration MHN510

PDF

Hager RoHS report MHN510

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

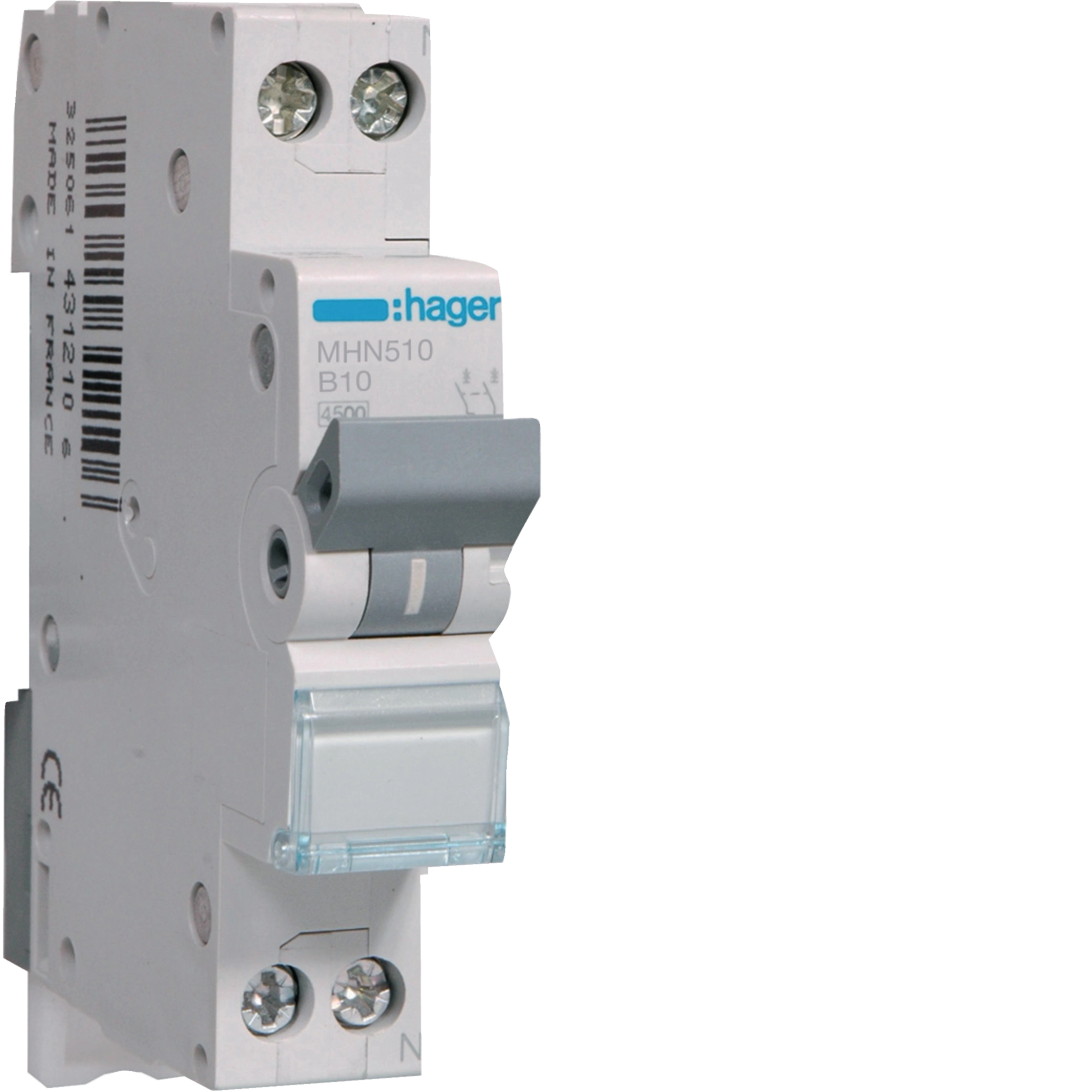

Slika proizvoda MHN510

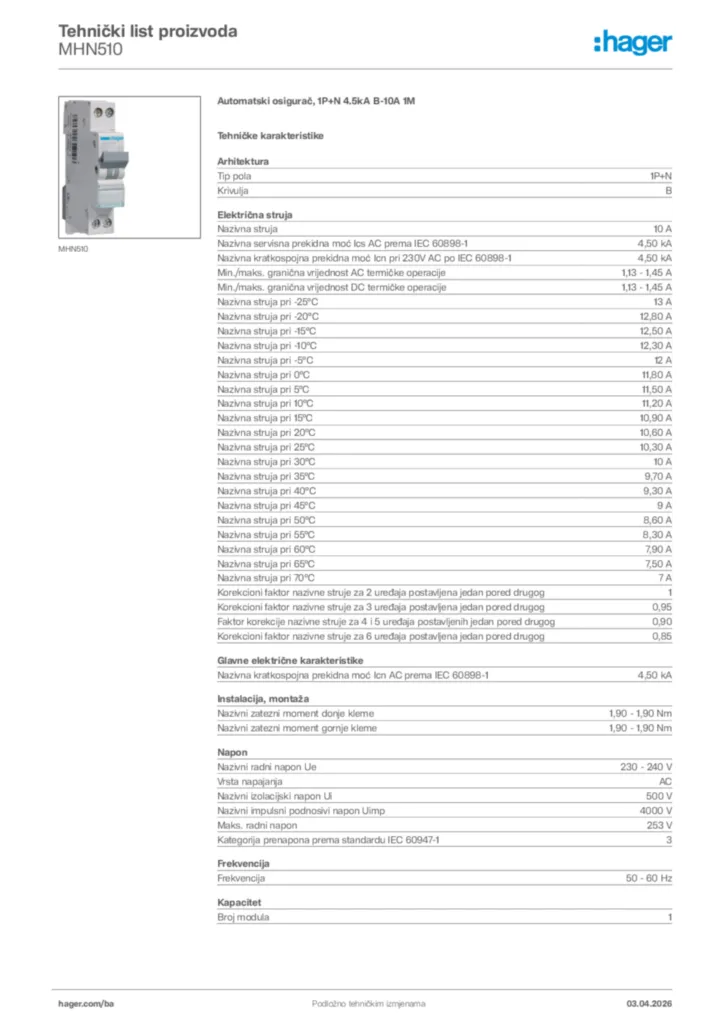

Product datasheet
