Učinski prekidač, h1000 3-polni 70kA 1000A LSI HEE970H

EAN
3250613349783
Pakovanje
1 Komad
Cijena
na zahtjev

Kompletirajte vaš sistem

Opcionalni dodaci

  • Pogledajte više (14)
    • Element za zaklju­ča­vanje 1 dostupni proizvodi
    • Zakretne ručice 2 dostupni proizvodi
    • Radni okidač 2 dostupni proizvodi
    • Blok pomoćnih konta­kata 2 dostupni proizvodi
    • Funk­cije pove­zi­vanja 1 dostupni proizvodi
    • Poklop­ci/kape za plom­bi­ranje 2 dostupni proizvodi

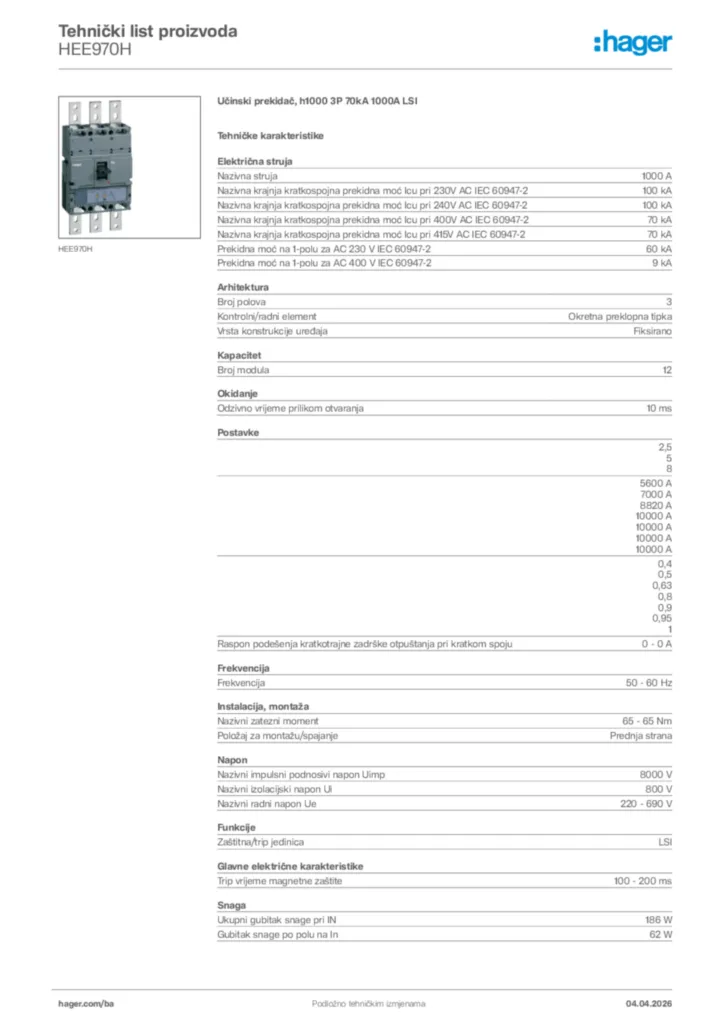

    Tehničke karakteristike

    Elek­trična struja
    • Nazivna struja
      1.000 A
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 230V AC IEC 60947-2
      100 kA
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 240V AC IEC 60947-2
      100 kA
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 400V AC IEC 60947-2
      70 kA
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 415V AC IEC 60947-2
      70 kA
    • Prekidna moć na 1-polu za AC 230 V IEC 60947-2
      60 kA
    • Prekidna moć na 1-polu za AC 400 V IEC 60947-2
      9 kA
    Arhi­tek­tura
    • Broj polova
      3
    • Kontrol­ni/radni element
      Okretna prek­lopna tipka
    • Vrsta kons­truk­cije uređaja
      Fiksi­rano
    Kapa­citet
    • Broj modula
      12
    Okidanje
    • Odzivno vrijeme prilikom otva­ranja
      10 ms
    • AT_Mag­ne­tic­Pro­tec­ti­on­K­nob­Set­ting
      2,5, 5, 8
    • AT_Ran­ge­Mag­ne­ti­cA­djus­t­ment
      5600 A, 7000 A, 8820 A, 10000 A, 10000 A, 10000 A, 10000 A
    • AT_Ther­mal­Pro­tec­ti­on­K­nob­Set­ting
      0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
    Postavke
    • Raspon pode­šenja krat­ko­trajne zadrške otpu­štanja pri kratkom spoju
      0 - 0 A
    Frek­ven­cija
    • Frek­ven­cija
      50 - 60 Hz
    Insta­la­cija, montaža
    • Nazivni zatezni moment
      65 - 65 Nm
    • Položaj za monta­žu/s­pa­janje
      Prednja strana
    Napon
    • Nazivni impulsni podno­sivi napon Uimp
      8.000 V
    • Nazivni izola­cijski napon Ui
      800 V
    • Nazivni radni napon Ue
      220 - 690 V
    Funk­cije
    • Zaštit­na/­trip jedi­nica
      LSI
    Glavne elek­trične karak­te­ris­tike
    • Trip vrijeme magnetne zaštite
      100 - 200 ms
    Snaga
    • Ukupni gubitak snage pri IN
      186 W
    • Gubitak snage po polu na In
      62 W
    Izdr­ž­lji­vost
    • Elek­trična izdr­ž­lji­vost u broju ciklusa
      1.000
    • Broj meha­ničkih opera­cija
      4.000
    Oprema
    • Broj pomoćnih konta­kata kao izmje­nični kontakt
      0
    • Broj pomoćnih konta­kata kao NC kontakt
      0
    • Broj pomoćnih konta­kata kao NO kontakt
      0
    Sigur­nost
    • Ingress Protec­tion (IP) klasa
      IP4X
    Uvjeti kori­štenja
    • Radna tempe­ra­tura
      -25 - 70 °C
    Veza
    • Presjek flek­si­bilnog vodiča
      2x 240 mm²
    • Presjek krutog provod­nika
      2x 240 mm²
    • Vrsta priključ­ka/u­ti­kača
      Klema
    Kontrole i indi­ka­tori
    • Inte­grisan motorni pogon
      Ne
    Kompa­ti­bil­nost
    • Prik­ladno za DIN šinu
      Ne
    Napa­janje
    • Pozi­cija napa­janje
      Dvos­mjerno
