Nadgradni (N/Ž) razvodni ormar univers (energetski + multimedija), IP31, zaštitna klasa II, 120 modula + multimedijalno polje, dimenzija: 800 × 800 × 161 mm. U skladu sa DIN EN 61439-1/-3 i DIN 43870 standardima. Pogodan za uređaje do 125 A. Izvedba: čelični lim sa praškastim premazom, perforirana vrata za propusnost bežičnih signala i bolju ventilaciju, PE/N QuickConnect stezaljke, uklonjive plastične ploče za kablovske uvodnice.
EAN
3250612740222
Pakovanje
1 Komad
Nadgradni ormar univers sa multimedijalnim poljem, IP31, 5 redova, 800x800x161mm FWB53K1
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Sistem za zaključavanje 1 dostupni proizvodi -
Držač dokumenata 1 dostupni proizvodi -
DIN šina 3 dostupni proizvodi -
Panel za uvod za ormar 2 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Veza
-
Broj uvoda za vodiče12
Instalacija, montaža
-
Pogodno za korištenje na otvorenom/vaniNe
-
Montiranje naNadgradna/NŽ
Električna struja
-
Nazivna struja125 A
Oprema
-
Broj šina10
-
Broj redova5
-
Broj sekcija u širinu3
-
Sa bravomNe
-
Ima N klemni blokDa
-
Ima klemni blok za uzemljenjeDa
-
Ima montažnu pločuDa
Kapacitet
-
Broj modula120
Funkcije
-
Ima glavnu zaštitnu sklopkuNe
-
Sa uvodima za provodnikeDa
Dimenzije
-
Visina800 mm
-
Širina800 mm
-
Dubina165 mm
-
Ugrađena visina800 mm
-
Ugrađena širina800,00 mm
-
Ugrađena dubina161 mm
-
Broj jedinica širine36
Poklopac, vrata
-
Broj vrata ormara2
-
Vrsta ručkeRučica sa dizajnom šarke
-
Vrata/poklopac je proziranNe
-
Vrsta vrata ormaraDupla vrata, asimetrična
Povezivost
-
Vrsta montažeNŽ montaža
Materijali
-
MaterijalŽeljezo
-
RAL kod9010
-
BojaČista bijela
-
Materijal montažne pločeAkrilonitril akrilat (ASA), Polikarbonat (PC)
-
UV otpornoNe
Sigurnost
-
Zaštitna klasaIzolacijska klasa II
-
Otpornost na udarce IKIK07
-
Ingress Protection (IP) klasaIP31
-
Vrsta zaključavanjaBravica, Bez brave
-
Ispitivanje užarenom žicom750 °C
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda FWB53K1
-

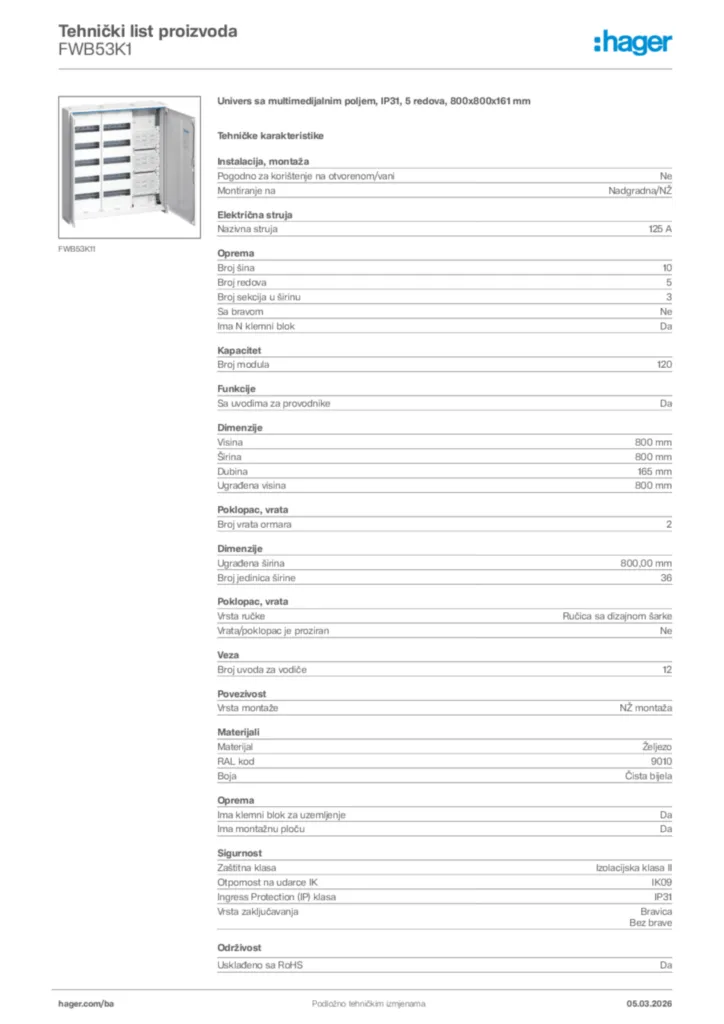

Tehnički list proizvoda
