Kontakter 4P 22A AC-1 svitak 230VAC EVN022C

EAN

3250612236329

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

‌Pomoćni uređaj za uređaje ormara 6 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Modul za zaštitu od prenapona 1 dostupni proizvodi

Tehničke karakteristike

Tip pola

4P

Nazivni radni napon Ue

12 - 690 V
Upravljački napon AC

230 - 230 V
Nazivni impulsni podnosivi napon Uimp

8.000 V
Tip napona upravljačkog kruga

AC
Nazivni izolacijski napon Ui

690 V

Nazivna struja Ie pri 110 V DC1 IEC 60947-4

22 A
Nazivna struja Ie pri 220 V DC1 IEC 60947-4

6 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC1 prema IEC 60947-4

22 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC3 prema IEC 60947-4

12 A
Prihvatljivi iznos struje AC3

12 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC1 prema IEC 60947-4

22 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC3 prema IEC 60947-4

12 A

Dužina trake glavnog kruga

10 mm
Dubina

75 mm

Frekvencija

50 - 60 Hz

Ukupni gubitak snage pri IN

7 W
Rasipanje snage po zavojnici

4 W
Nazivna radna snaga za 3P pri 220 - 230 V AC AC1 prema standardu IEC 60947-4

8 kW
Potrošnja prilikom rada

4 VA
Nazivna radna snaga za 3P pri 380 - 400 V AC AC1 prema standardu IEC 60947-4

14 kW
Potezna snaga

24 VA
Nazivna radna snaga za 3P pri 220 - 230 V AC AC3 prema standardu IEC 60947-4

3,50 kW

Nazivni zatezni moment upravljačkog i pomoćnog kontakta

1,20 - 1,20 Nm
Nazivni zatezni moment glavnog kruga

1,20 - 1,20 Nm

Vrsta veze

Vijčana stezaljka
Kontrola vrste veze i aux kontakt

Vijčana stezaljka

Vrsta kontakata

4NO
Dužina upravljačkog i pomoćnog priključnog kabla

10 mm

Broj pomoćnih kontakata kao NO kontakt

0
Broj pomoćnih kontakata kao NC kontakt

0
Broj NO kontakata

4
Broj NC kontakata

0

Ingress Protection (IP) klasa

IP20

Radna temperatura

-25 - 60 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3
Temperatura skladištenja/transporta

-40 - 80 °C

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Certifikati i dokumenti

PEP dokument en-GB 2025-09-03

PDF

372,49 kB

Hager REACH declaration EVN022C

PDF

Hager RoHS report EVN022C

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda EVN022C

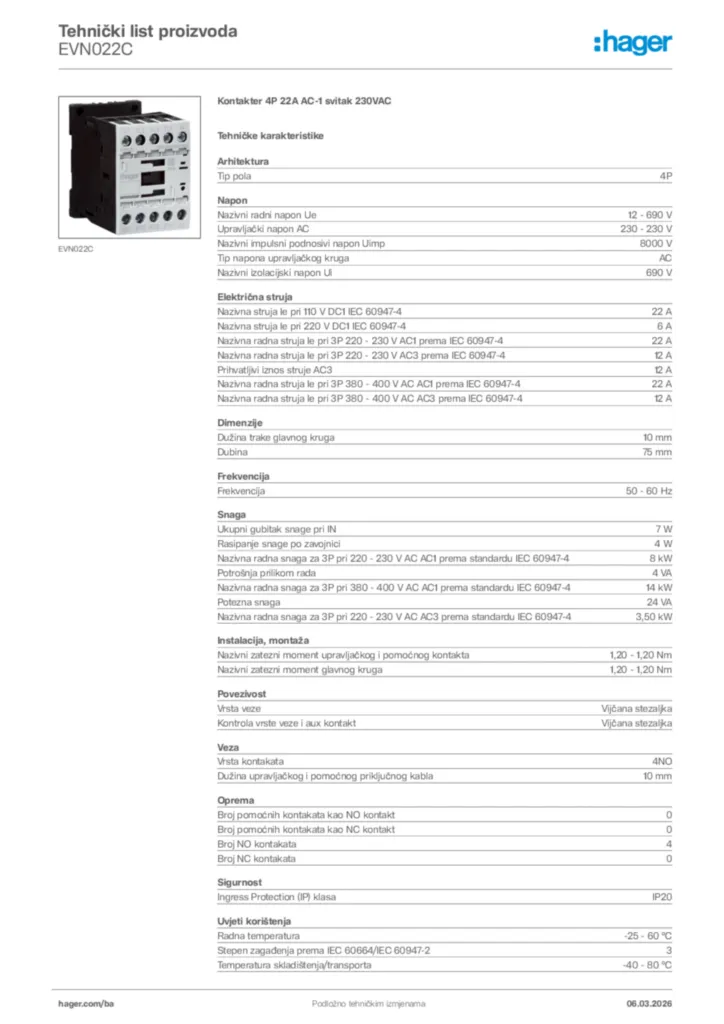

Product datasheet

Hager Product data sheet EVN022C

Kontakter 4P 22A AC-1 svitak 230VAC

PDF
Uputstvo

Uputstvo en-GB 2025-04-10

PDF

4,12 MB
Deklaracija o usklađenosti

Declaration Of Conformity

Deklaracija o usklađenosti en-GB 2023-12-12

PDF

421,30 kB

Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

Deklaracija o usklađenosti International 2021-03-01

PDF

60,48 kB

Više dokumentacije
