Kontakter 3P 40A 18.5kW AC-3 svitak 24VAC EV040D
EAN
3250612236107
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Pomoćni uređaj za uređaje ormara 2 dostupni proizvodi -
1 dostupni proizvodi
-
Modul za zaštitu od prenapona 1 dostupni proizvodi -
Kablovski adapter za pomoćne uređaje 1 dostupni proizvodi -
Bimetalni relej 4 dostupni proizvodi
Kompletirajte vaš sistem
-
EVA003
Pomoćni kontakt 1NO+1NC za EV040…EV170, EVN063…EVN200
-
EVA004Pomoćni kontakt 2NO+2NC za EV040…EV170, EVN063…EVN200
-
EVA103Mehanička blokada za EV040…EV072, EVN063…EVN080
-
EVA206
RC prigušnica 24VAC za EV040…EV095, EVN063…EVN200
-
EVA803
Adapter za povezivanje kontaktera i MZS za EV040…EV072 i MM52xN
-
EVB040C
Bimetalni relej 24A-40A za kontaktere EV040…EV072
-
EVB057C
Bimetalni relej 40A-57A za kontaktere EV040…EV072
-
EVB065C
Bimetalni relej 50A-65A za kontaktere EV040…EV072
-
EVB075C
Bimetalni relej 65A-75A za kontaktere EV040…EV072
Tehničke karakteristike
Arhitektura
-
Tip pola3P
Napon
-
Nazivni radni napon Ue690 - 690 V
-
Upravljački napon AC24 - 24 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Tip napona upravljačkog krugaAC
-
Nazivni izolacijski napon Ui690 V
Električna struja
-
Nazivna struja Ie pri 110 V DC1 IEC 60947-450 A
-
Nazivna struja Ie pri 220 V DC1 IEC 60947-445 A
-
Nazivna radna struja Ie pri 3P 220 - 230 V AC1 prema IEC 60947-460 A
-
Nazivna radna struja Ie pri 3P 220 - 230 V AC3 prema IEC 60947-440 A
-
Nazivna radna struja Ie pri 3P 220 - 230 V AC4 prema IEC 60947-418 A
-
Prihvatljivi iznos struje AC340 - 40 A
-
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC1 prema IEC 60947-460 A
-
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC3 prema IEC60947-440 A
-
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC4 prema IEC 60947-418 A
Dimenzije
-
Dužina trake glavnog kruga14 mm
-
Dubina147 mm
Frekvencija
-
Frekvencija50 - 60 Hz
Snaga
-
Ukupni gubitak snage pri IN10,70 W
-
Rasipanje snage po zavojnici4,10 W
-
Nazivna radna snaga za 3P pri 220 - 230 V AC AC1 prema standardu IEC 60947-422 kW
-
Nazivna radna snaga za 3P pri 220 - 230 V AC AC4 prema standardu IEC 60947-45 kW
-
Nazivna radna snaga za 3P pri 380 - 400 V AC AC1 prema standardu IEC 60947-439 kW
-
Nazivna radna snaga za 3P pri 220 - 230 V AC AC3 prema standardu IEC 60947-412,50 kW
-
Nazivna radna snaga za 3P pri 380 - 400 V AC AC4 prema standardu IEC 60947-49 kW
Instalacija, montaža
-
Nazivni zatezni moment upravljačkog i pomoćnog kontakta1,20 - 1,20 Nm
-
Nazivni zatezni moment glavnog kruga3,30 - 3,30 Nm
Povezivost
-
Vrsta vezeVijčana stezaljka
-
Kontrola vrste veze i aux kontaktVijčana stezaljka
Veza
-
Vrsta kontakata3NO
-
Dužina upravljačkog i pomoćnog priključnog kabla10 mm
Oprema
-
Broj pomoćnih kontakata kao NO kontakt0
-
Broj pomoćnih kontakata kao NC kontakt0
-
Broj NO kontakata3
-
Broj NC kontakata0
Sigurnost
-
Ingress Protection (IP) klasaIP00
Uvjeti korištenja
-
Radna temperatura-25 - 60 °C
-
Stepen zagađenja prema IEC 60664/IEC 60947-23
-
Temperatura skladištenja/transporta-40 - 80 °C
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

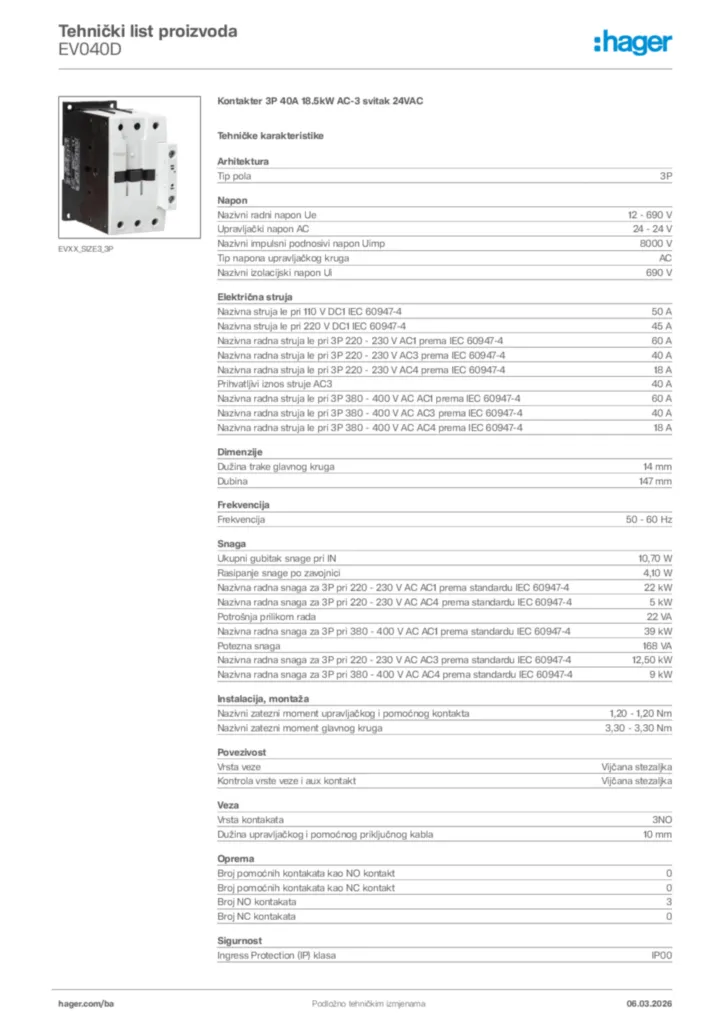

Slika proizvoda EV040D
-
