Kontakter 3P+1NO 32A 15kW AC-3 svitak 230VAC EV03210C

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Kablovski adapter za pomoćne uređaje 1 dostupni proizvodi
Bimetalni relej 5 dostupni proizvodi
‌Pomoćni uređaj za uređaje ormara 6 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Modul za zaštitu od prenapona 1 dostupni proizvodi

Tehničke karakteristike

Tip pola

3P

Nazivni radni napon Ue

12 - 690 V
Upravljački napon AC

230 - 230 V
Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni radni napon Ue AC za pomoćni kontakt

600 V
Nazivni radni napon Ue DC za pomoćni kontakt

250 V
Tip napona upravljačkog kruga

AC
Nazivni izolacijski napon Ui

690 V

Nazivna struja Ie pri 110 V DC1 IEC 60947-4

40 A
Nazivna struja Ie pri 220 V DC1 IEC 60947-4

40 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC1 prema IEC 60947-4

45 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC3 prema IEC 60947-4

32 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC4 prema IEC 60947-4

15 A
Prihvatljivi iznos struje AC3

32 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC1 prema IEC 60947-4

45 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC3 prema IEC 60947-4

32 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC4 prema IEC 60947-4

15 A
Nazivna struja Ie za pomoćni kontakt pri 110 V AC AC15

10 A
Nazivna struja Ie za pomoćni kontakt pri 24 V AC AC15

10 A
Nazivna struja Ie za pomoćni kontakt pri 24 V DC DC13

1 A
Nazivna struja Ie za pomoćni kontakt pri 250 V DC13

1 A

Dužina trake glavnog kruga

10 mm
Dubina

138 mm

Frekvencija

50 - 60 Hz

Ukupni gubitak snage pri IN

8,70 W
Rasipanje snage po zavojnici

2,10 W
Nazivna radna snaga za 3P pri 220 - 230 V AC AC1 prema standardu IEC 60947-4

17 kW
Nazivna radna snaga za 3P pri 220 - 230 V AC AC4 prema standardu IEC 60947-4

4 kW
Potrošnja prilikom rada

7,1 VA
Nazivna radna snaga za 3P pri 380 - 400 V AC AC1 prema standardu IEC 60947-4

29 kW
Potezna snaga

52 VA
Nazivna radna snaga za 3P pri 220 - 230 V AC AC3 prema standardu IEC 60947-4

10 kW
Nazivna radna snaga za 3P pri 380 - 400 V AC AC4 prema standardu IEC 60947-4

7 kW

Nazivni zatezni moment upravljačkog i pomoćnog kontakta

1,20 - 1,20 Nm
Nazivni zatezni moment glavnog kruga

3,20 - 3,20 Nm

Vrsta veze

Vijčana stezaljka
Kontrola vrste veze i aux kontakt

Vijčana stezaljka

Vrsta kontakata

3S+1 pomoćni S
Dužina upravljačkog i pomoćnog priključnog kabla

10 mm
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

0,75 - 16 mm²
Presjek vijčanog ulaza i izlaza, za masivne vodiče

0,75 - 4 mm²

Broj pomoćnih kontakata kao NO kontakt

1
Broj pomoćnih kontakata kao NC kontakt

0
Broj NO kontakata

3
Broj NC kontakata

0

Ingress Protection (IP) klasa

IP00

Radna temperatura

-25 - 60 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3
Temperatura skladištenja/transporta

-40 - 80 °C

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Certifikati i dokumenti

PEP - Power contactor 4P, 125A on AC-1, 230 VAC (English)

PDF

372,49 kB

Hager REACH declaration EV03210C

PDF

Hager RoHS report EV03210C

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda EV03210C

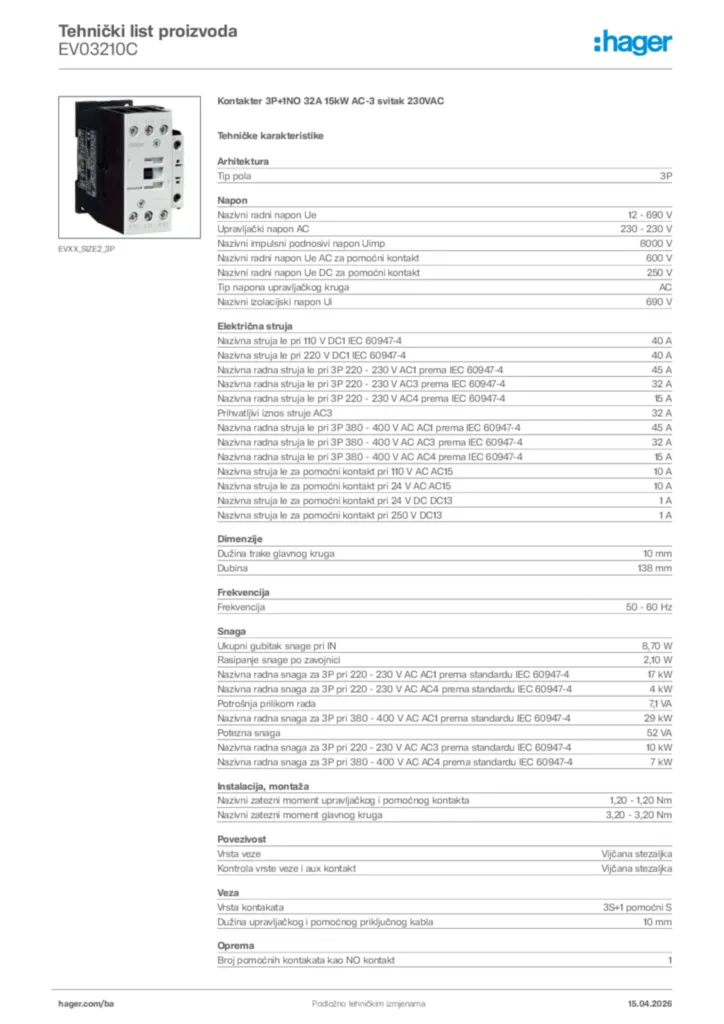

Product datasheet
