EAN

3250615512611

Quantidade

1 Uni.

Transf. intensidade 500/5A núcleo aberto SRT05005B

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Características técnicas
Documentos

Descarregar ficha técnica

Características técnicas

Tipo de filtro do produto

Transformador de corrente de núcleo dividido

Classe de precisão

1

Potência

2,20 VA
Potência total dissipada em IN

6,89 W

Diâmetro da abertura

28 mm
Altura

71,70 mm
Largura

44,50 mm
Profundidade

61,30 mm
Altura da abertura

15 mm
Largura da abertura

28,50 mm

Frequência

50 - 60 Hz

Tensão nominal suportável de potência-frequência (r.m.s)

3000 V
Tensão máx. de funcionamento

720 V

Temperatura de funcionamento

-40 - 65 °C
Temperatura de armazenamento/transporte

-20 - 70 °C

Índice de proteção IP

IP20
Classe de isolamento

H

Intensidade máx. no primário

500 A
Intensidade máx. de secundário

5 A
Corrente nominal

500 A
Corrente térmica nominal contínua

1,2*Ipr
Corrente térmica nominal de curta duração (Ith/1s)

60*Ipr
Corrente dinâmica nominal

2.5*Ith
Fator limitador de sobretensão

FS 10

Montagem

Calha DIN, Platine de fixação

Documentos

Imagem do produto

Descarregar imagem SRT05005B

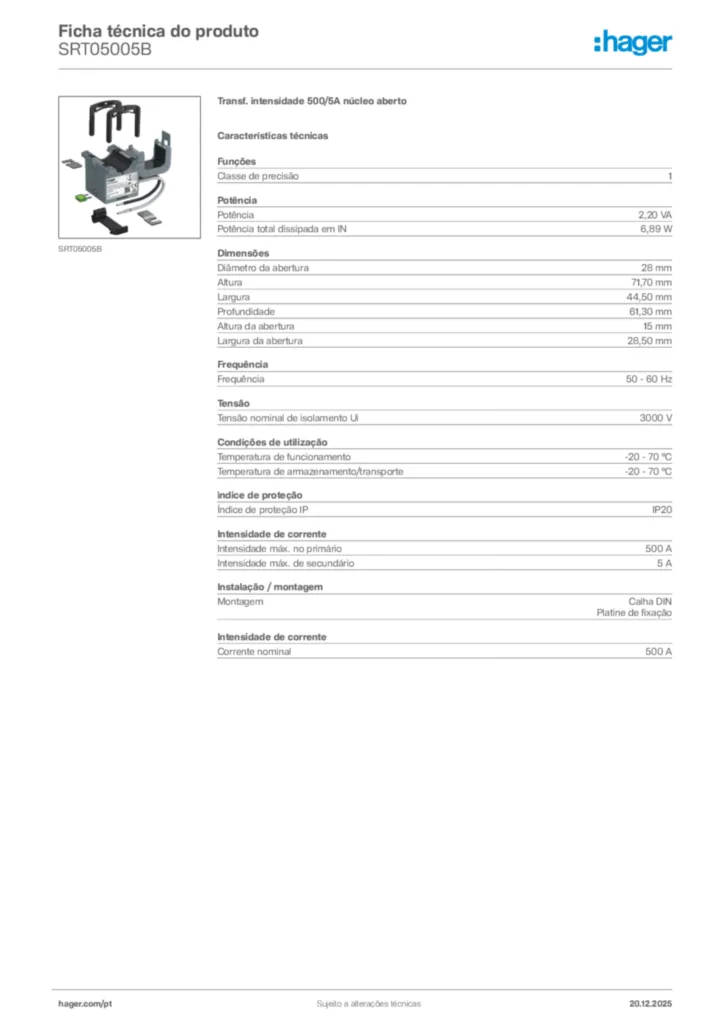

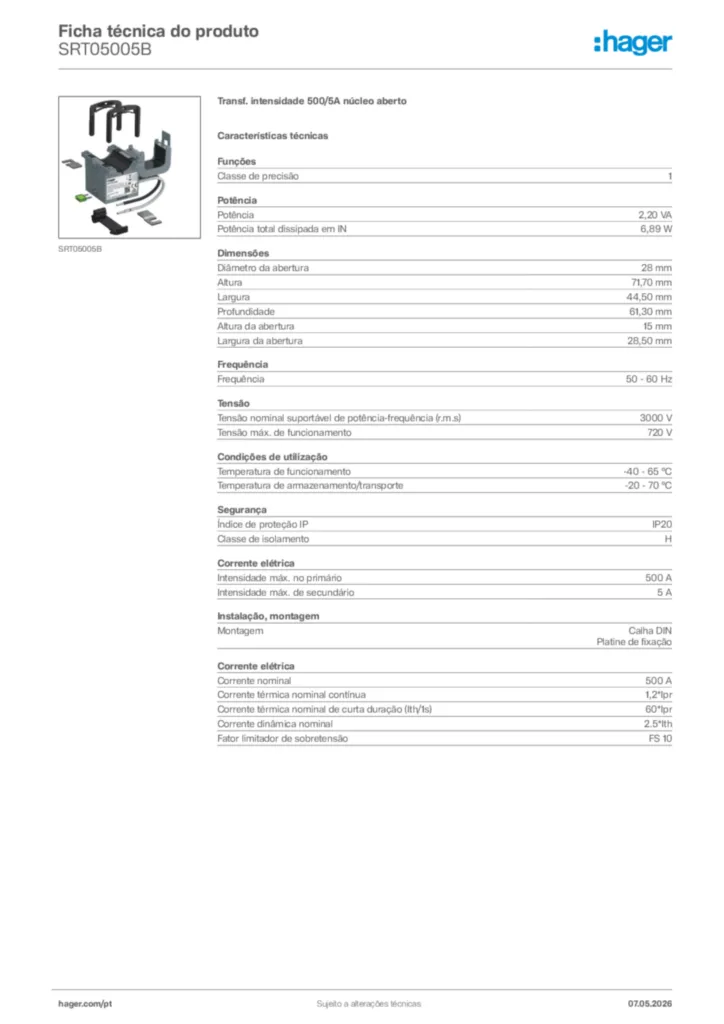

Ficha técnica do produto
