Limit. auto-protegido Tipo 2 1P+N 15kA SPN715D

Name: SPN715D
Brand: Hager
SKU: SPN715D

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Produtos complementares:

SPB715D

Características técnicas
Documentos

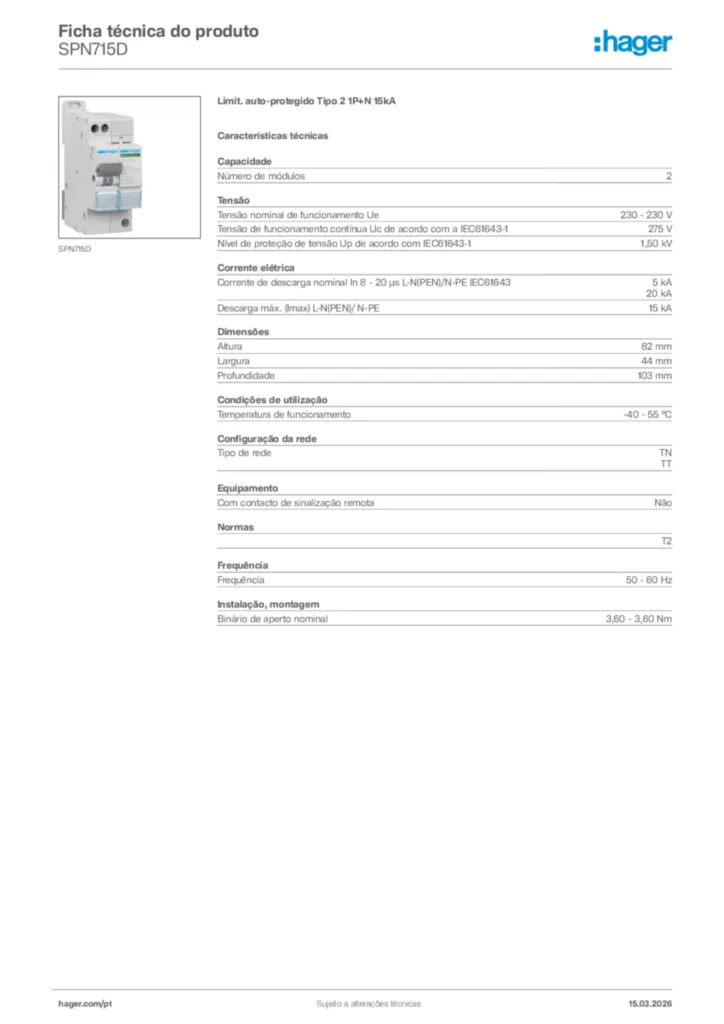

Descarregar ficha técnica

Características técnicas

Número de módulos

2

Tensão nominal de funcionamento Ue

230 - 230 V
Tensão de funcionamento contínua Uc de acordo com a IEC61643-1

275 V
Nível de proteção de tensão Up de acordo com IEC61643-1

1,5 kV
Nível de proteção de tensão Up N-PE IEC61643-11

1500 V
Nível de proteção de tensão Up L-N (PEN)

1 kV
Tipo de alimentação de tensão

CA

Corrente de descarga máx. (Imax) L-N (PEN)

15 kA
Corrente de descarga máx. (Imax) N-PE

40 kA
Corrente de descarga nominal

20 kA
Seguir a classificação de interrupção de corrente

0,1 kA
Transformador de corrente residual

< 5 μA

Altura

82 mm
Largura

44 mm
Profundidade

103 mm

Índice de proteção IP

IP20
TOV behaviour at UT (N-PE)

1200 V AC (200 ms / withstand mode)
Mode of protection

L-N, N-PE
TOV behaviour at UT (L-N)

350 V AC (5 s / withstand mode)

Temperatura de funcionamento

-40 - 55 °C
Tropicalização

5-95%
Temperatura de armazenamento/transporte

-40 - 80 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

2
Altitude máxima

2000 m

Cor do produto

Cinzento-claro
Código RAL

7035
Material

Termoplástico

Tipo de rede

TN, TT
Rede TN

Sim
Rede TN-C

Não
Rede DC

Não
Rede IT

Não
Rede TT

Sim
Rede TN-C-S

Não
Rede TN-S

Não

Com contacto de sinalização remota

Não

Secção transversal de condutor rígido, para condutor de proteção

1,5 - 35 mm²
Secção transversal de condutor flexível, para condutor de proteção

1,5 - 25 mm²
Secção transversal de condutor flexível

1.5 - 25 mm²
Secção transversal de condutor rígido

1.5 - 35 mm²
Tipo de conector/ficha

Terminal de parafuso
Número de conexões

1
