Limit. sobret. Tipo 2 3P+N 40kA 4M SPN440D
Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Capacidade
-
Número de módulos4
Tensão
-
Tensão de funcionamento contínua UC de acordo com a norma IEC 61643-1275 V
-
Nível de proteção de tensão até N-PE IEC 61643-111500 V
-
Nível de proteção de tensão Up L-N (PEN)1,2 kV
-
Nível de tensão acima L-N/PEN IEC 61643-111,2 kV
-
Tipo de alimentação de tensãoCA
-
Categoria de sobretensão de acordo com a IEC 60947-13
-
Tensão nominal240 - 415 V AC ± 10%
Corrente elétrica
-
Proteção de sobreintensidade máx., ligação em paralelo (fusível)125 A
-
Corrente de descarga máx. (Imax)40 kA
-
Corrente de descarga máx. (Imax) L-N (PEN)40 kA
-
Corrente de descarga máx. (Imax) N-PE40 kA
-
Corrente de descarga nominal ln20 kA
-
Corrente de descarga nominal In 8 - 20 µs L-N (PEN)15 kA
-
Corrente de descarga nominal In 8 - 20 µsN-PE20 kA
-
Seguir a classificação de interrupção de corrente0,1 kA
-
Transformador de corrente residual< 5 μA
Dimensões
-
Altura98,7 mm
-
Largura71 mm
-
Profundidade58,2 mm
Segurança
-
Classe de proteção de entrada (IP)IP20
-
Classe de proteçãoClasse de isolamento II
-
Comportamento da sobretensão temporária em UT (N-PE)1200 V AC (200 ms / withstand mode)
-
Modo de proteçãoL-N, N-PE
-
Comportamento da sobretensão temporária em Ut (L-N)350 V AC (5 s / withstand mode)
Condições de utilização
-
Temperatura de funcionamento-40 - 80 °C
-
Tropicalização5-95%
-
Temperatura de armazenamento/transporte-40 - 80 °C
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-22
-
Altitude máxima2000 m
Materiais
-
Cor do produtoCinzento-claro
-
Código RAL7035
-
MaterialTermoplástico
Configuração da rede
-
Tipo de redeTN-S, TT
-
Rede TNNão
-
Rede TN-CNão
-
Rede DCNão
-
Rede ITNão
-
Rede TTSim
-
Rede TN-C-SNão
-
Rede TN-SSim
Equipamento
-
Com contacto de sinalização remotaNão
-
Corrente de carga nominal IL80 A
Conexão
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1,5 - 25 mm²
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1,5 - 25 mm²
-
Secção transversal de condutor flexível1.5 - 25 mm²
-
Secção transversal de condutor rígido1.5 - 35 mm²
-
Tipo de conector/fichaTerminal de parafuso
-
Número de conexões1
Normas
-
Classe de requisitos IEC 61643T2
Frequência
-
Frequência50 - 60 Hz
Instalação, montagem
-
Binário de aperto nominal5 - 5 Nm
-
Adequado para uso interiorSim
Arquitetura
-
N.º de polos3P+N
-
Posição neutraAbertura para a esquerda
Conetividade
-
Tipo de montagemCalha DIN
-
Tipo de ligaçãoLigação com parafuso
Controlos e indicadores
-
Com lâmpada de sinalizaçãoSim
Fusível
-
Características do fusívelgG
Apenas para uso interno
-
Número de meio módulos de 17,5 mm8
Atributos específicos de identificação para proteção
-
Tipo de filtro do produtoDST
Documentos
-
Imagem do produto
-
Ficha técnica do produto

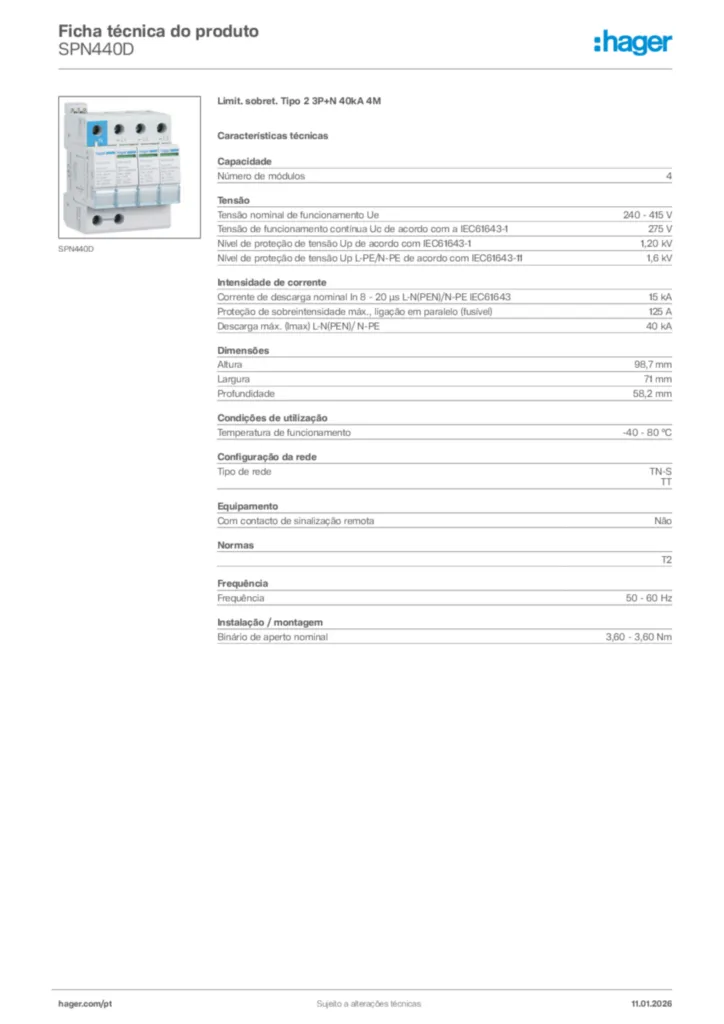

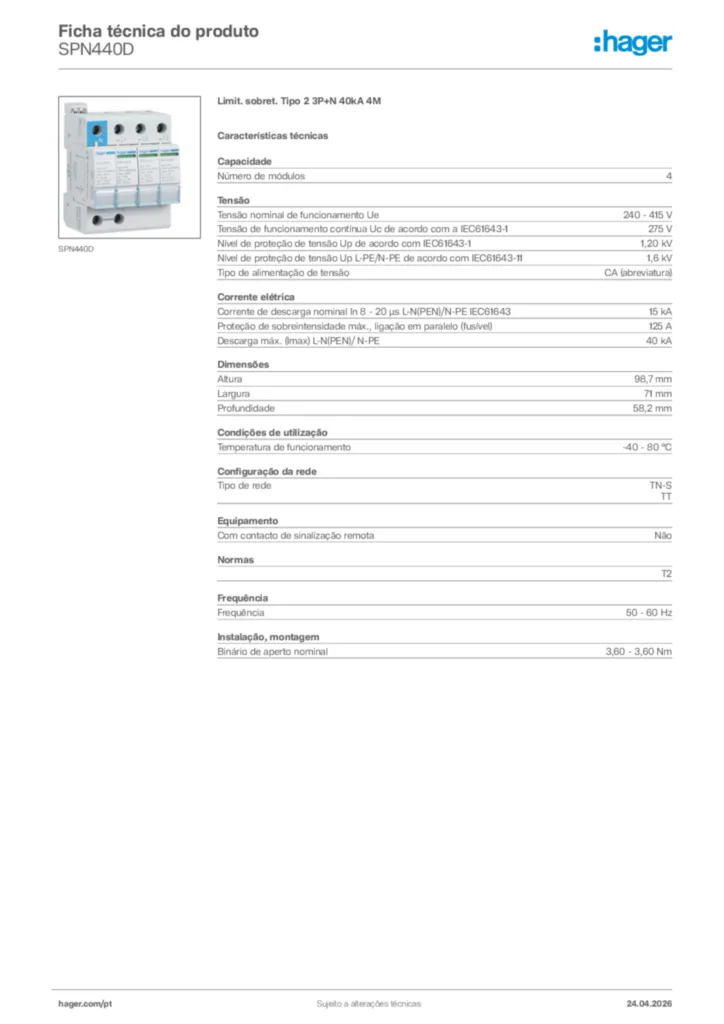

Hager Ficha técnica do produto SPN440D
