Limitador de sobretensão 4 Pólos T2 para TNS e TT 65kA Contacto Auxíliar de referência: SPB465R. Os aparelhos de proteção modular da Hager, garantem fiabilidade e segurança a qualquer instalação elétrica.

EAN

3250615515605

Quantidade

1 Uni.

Grupo

Dispositivo de proteção contra sobretensões (SPD)

Limitador de sobretensão 4 Pólos T2 para TNS e TT 65kA Contacto Auxíliar SPB465R

Name: SPB465R
Brand: Hager
SKU: SPB465R
Price: 865.31 EUR

Preço

865,31 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

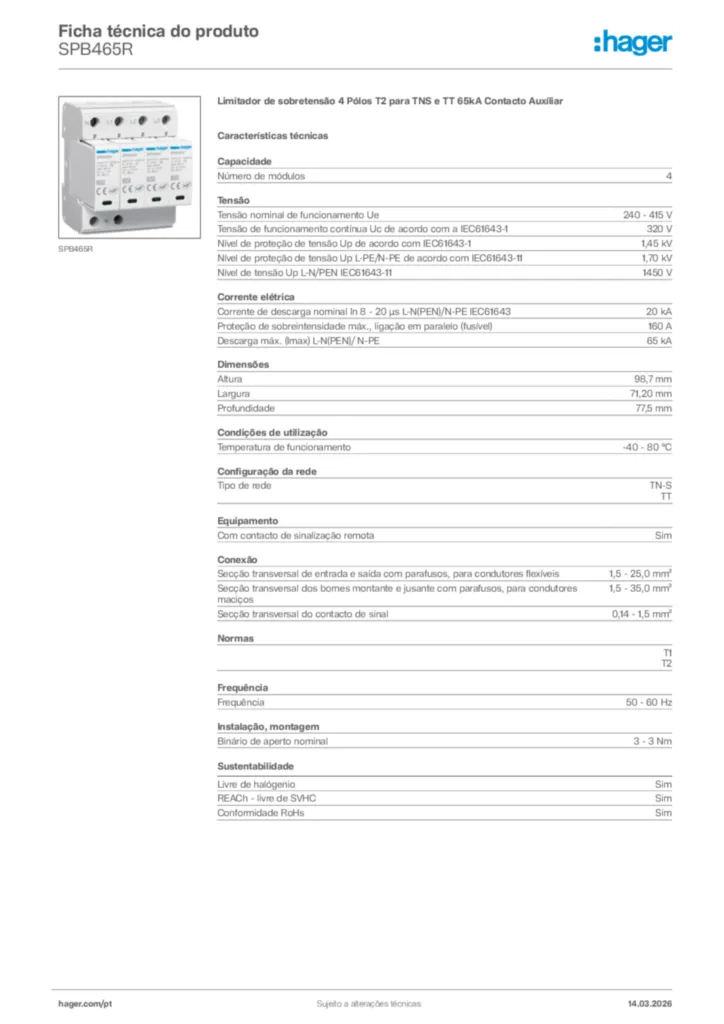

Descarregar ficha técnica

Complete seu sistema

Acessórios/peças para sistemas de alimentação de proteção contra sobretensão 2 produtos disponíveis

Características técnicas

N.º de polos

3P+N
Posição neutra

Esquerda

Número de módulos

4

Tensão nominal de funcionamento Ue

240 - 415 V
Tensão de funcionamento contínua Uc de acordo com a IEC61643-1

335 V
Nível de proteção de tensão Up de acordo com IEC61643-1

1,45 kV
Nível de proteção de tensão Up L-PE/N-PE de acordo com IEC61643-11

1,70 kV
Nível de proteção de tensão Up N-PE IEC61643-11

1700 V
Nível de proteção de tensão Up L-N (PEN)

1,35 kV
Nível de proteção de tensão Up L-PE

1,6 kV
Tensão nominal de funcionamento CA (contacto de sinal)

5 - 250 V
Tensão nominal de funcionamento CC (contacto de sinal)

30 - 30 V
Nível de tensão Up L-N/PEN IEC61643-11

1450 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão de teste de referência Utest CA

255 V
Categoria de sobretensão de acordo com a IEC60947-1

3

Corrente de descarga nominal In 8 - 20 µs L-N(PEN)/N-PE IEC61643

20 kA
Corrente de descarga nominal In 8 - 20 µs L - PE IEC61643-11

20 kA
Classificação de corrente de curto-circuito (Isscr)

25 kA
Proteção de sobreintensidade máx., ligação em paralelo (fusível)

125 A
Proteção de sobreintensidade máx., ligação em série (fusível)

80 A
Corrente de descarga nominal

20 kA
Corrente de descarga nominal In 8 - 20 µs L-N (PEN)

20 kA
Corrente de descarga nominal In 8 - 20 µsN-PE

20 kA
Corrente nominal de funcionamento CA (contacto de sinal)

5 - 750 mA
Corrente nominal de funcionamento CC (contacto de sinal)

1 - 1 mA
Seguir a classificação de interrupção de corrente

0,1 kA
Corrente de descarga máx. (Imax)

40 kA
Corrente de descarga máx. (Imax) L-N (PEN)

40 kA
Corrente de descarga máx. (Imax) L-PE

40 kA
Corrente de descarga máx. (Imax) N-PE

40 kA

Altura

98,7 mm
Largura

71,20 mm
Profundidade

77,5 mm
Comprimento da fita

16 mm
Comprimento de descarnamento (contacto de sinal)

7 mm

Temperatura de funcionamento

-40 - 80 °C
Tropicalização

5-95%
Temperatura de armazenamento/transporte

-40 - 80 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

2
Altitude máxima

2000 m

Tipo de rede

TN-S, TT
Rede TN

Não
Rede TN-C

Não
Rede TN-C-S

Não
Rede TN-S

Sim
Rede TT

Sim
Rede IT

Não
Rede DC

Não

Com contacto de sinalização remota

Sim
Corrente de carga nominal Il

80 A

Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1,5 - 25,0 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1,5 - 35,0 mm²
Secção transversal do contacto de sinal

0,14 - 1,5 mm²
Número de condutores sem aterramento

4
Secção transversal de condutor flexível

1.5 - 25 mm²
Secção transversal de condutor flexível (contacto de sinal)

0,14 - 1,5 mm²
Secção transversal de condutor rígido

1.5 - 35 mm²
Secção transversal de condutor rígido (contacto de sinal)

0,14 - 1,5 mm²
Tipo de conector/ficha

Terminal de parafuso

Classe de requisitos IEC 61643

T2

Frequência

50 - 60 Hz

Binário de aperto nominal

3 - 4,5 Nm
Adequado para uso interior

Sim

Com fusível de proteção integrado

Não

Tipo de montagem

Calha DIN
Tipo de ligações

Ligação com parafuso
Tipo de ligação (contacto de sinal)

Ligação por encaixe, Ligação com parafuso

Com lâmpada de sinalização

Sim

Adequado para configuração adicional do sistema

Não

Características do fusível

gG

Número de meio módulos de 17,5 mm

8

Tipo de filtro do produto

DST

Cor do produto

Cinzento-claro
Código RAL

7035
Material

Poliamida (PA), Poliéster

Classe de proteção

Classe de isolamento I, Classe de isolamento II

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim

Livre de halógenio Sim
