Inversor Modular s/ponto zero e ponto comum em cima, 1P 32A SFH132

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Características técnicas
Valor ambiental
Documentos

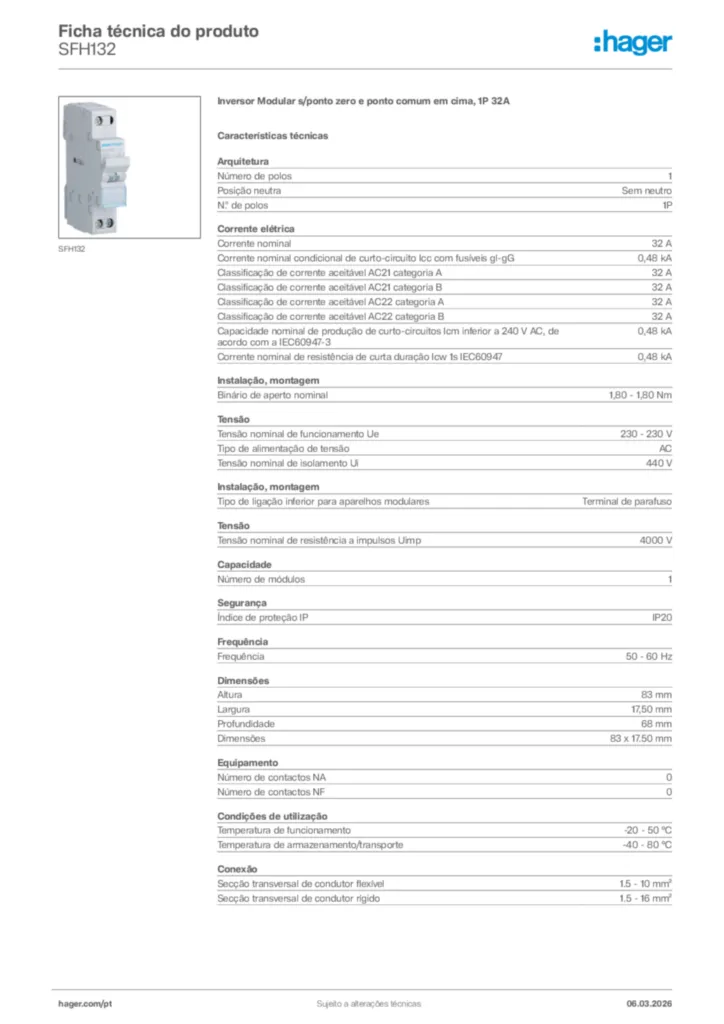

Descarregar ficha técnica

Características técnicas

Número de polos

1
N.º de polos

1P

Corrente nominal

32 A
Corrente nominal condicional de curto-circuito Icc com fusíveis gl-gG

0,48 kA
Classificação de corrente aceitável AC21 categoria A

32 A
Classificação de corrente aceitável AC21 categoria B

32 A
Classificação de corrente aceitável AC22 categoria A

32 A
Classificação de corrente aceitável AC22 categoria B

32 A
Capacidade nominal de produção de curto-circuitos Icm inferior a 240 V AC, de acordo com a IEC60947-3

0,48 kA
Corrente nominal de resistência de curta duração Icw 1s IEC60947

0,48 kA

Binário de aperto nominal

1,80 - 1,80 Nm
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso

Tensão nominal de funcionamento Ue

230 - 230 V
Tipo de alimentação de tensão

AC
Tensão nominal de isolamento Ui

440 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Número de módulos

1

Índice de proteção IP

IP20

Frequência

50 - 60 Hz

Altura

83 mm
Largura

17,50 mm
Profundidade

68 mm

Número de contactos NA

0
Número de contactos NF

0

Temperatura de funcionamento

-20 - 50 °C
Temperatura de armazenamento/transporte

-40 - 80 °C

Secção transversal de condutor flexível

1.5 - 10 mm²
Secção transversal de condutor rígido

1.5 - 16 mm²

N.º de manobras mecânicas

200000
N.º de manobras elétricas à carga nominal em AC21 em ciclos

25000
N.º de manobras elétricas à carga nominal em AC22 em ciclos

25000

Potência total dissipada em IN

1,50 W
Potência dissipada por polo

1,50 W

Alinhamento dos bornes inferiores para aparelhos modulares

Bornes desalinhados
Alinhamento dos bornes superiores para aparelhos modulares

Bornes desalinhados

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
