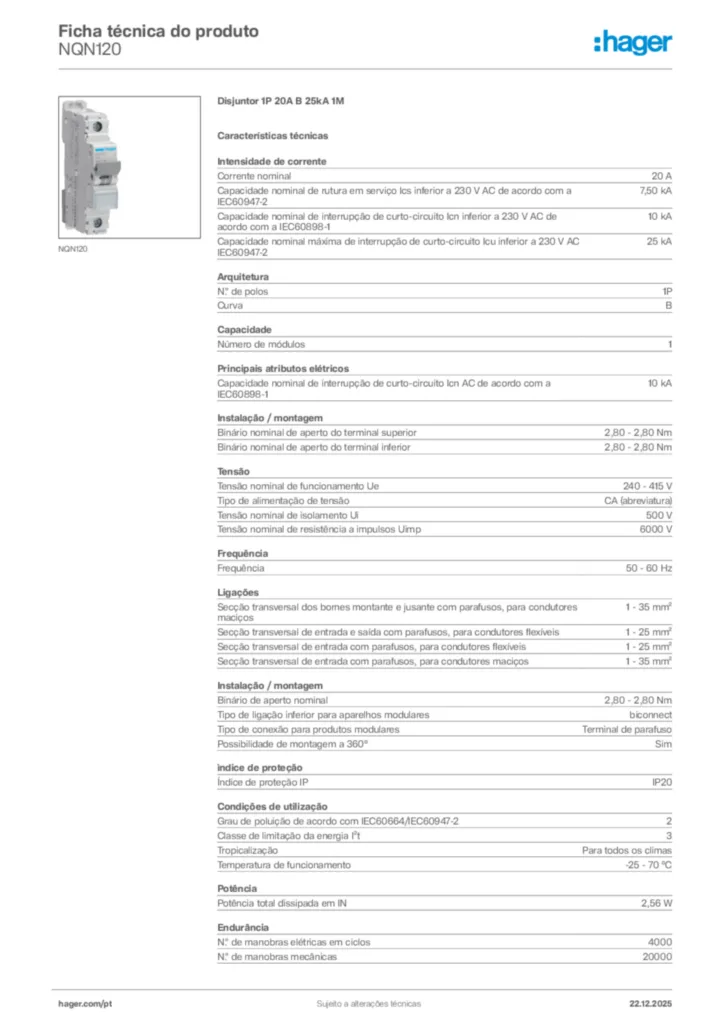

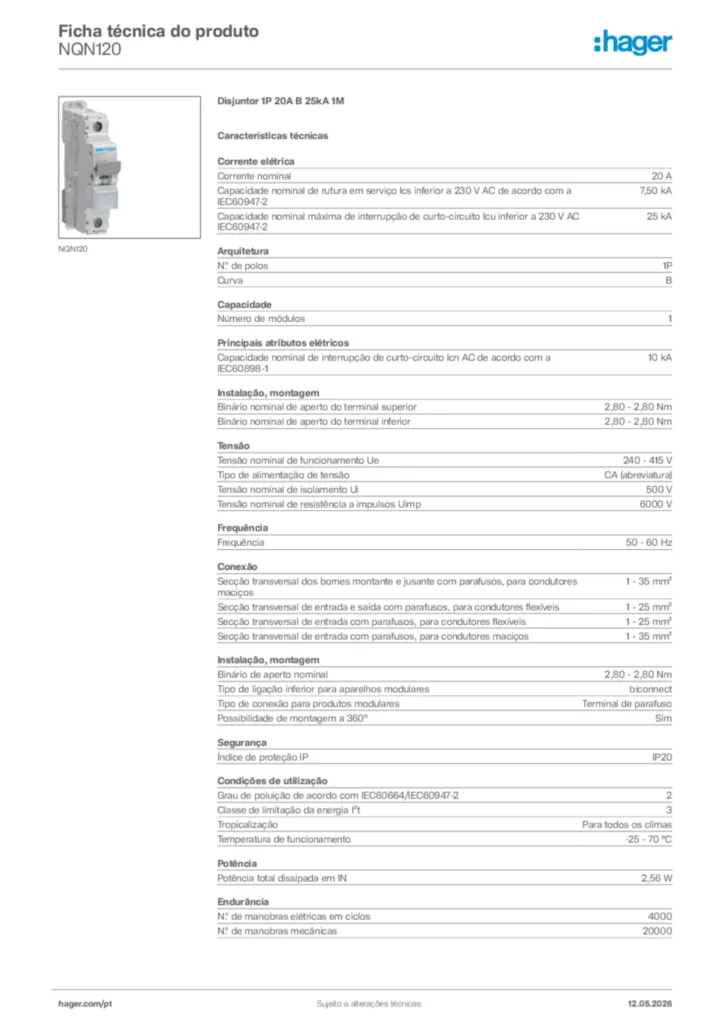

Disjuntor 1P 20A B 25kA 1M NQN120

EAN
3250614645471
Quantidade
1 Uni.
Grupo
01
Preço
54,95 €
/ Uni. *

Características técnicas

Inten­si­dade de corrente
  • Corrente nominal
    20 A
  • Capa­ci­dade nominal de rutura em serviço Ics infe­rior a 230 V AC de acordo com a IEC60947-2
    7,50 kA
  • Capa­ci­dade nominal de inter­rupção de curto-­cir­cuito Icn infe­rior a 230 V AC de acordo com a IEC60898-1
    10 kA
  • Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu infe­rior a 230 V AC IEC60947-2
    25 kA
Arqui­te­tura
  • N.º de polos
    1P
  • Curva
    B
Capa­ci­dade
  • Número de módulos
    1
Prin­ci­pais atri­butos elétricos
  • Capa­ci­dade nominal de inter­rupção de curto-­cir­cuito Icn AC de acordo com a IEC60898-1
    10 kA
Insta­lação / montagem
  • Binário nominal de aperto do terminal supe­rior
    2,80 - 2,80 Nm
  • Binário nominal de aperto do terminal infe­rior
    2,80 - 2,80 Nm
  • Binário de aperto nominal
    2,80 - 2,80 Nm
  • Tipo de ligação infe­rior para apare­lhos modu­lares
    bicon­nect
  • Tipo de conexão para produtos modu­lares
    Terminal de para­fuso
  • Possi­bi­li­dade de montagem a 360°
    Sim
Tensão
  • Tensão nominal de funci­o­na­mento Ue
    240 - 415 V
  • Tipo de alimen­tação de tensão
    CA (abre­vi­a­tura)
  • Tensão nominal de isola­mento Ui
    500 V
  • Tensão nominal de resis­tência a impulsos Uimp
    6000 V
Frequência
  • Frequência
    50 - 60 Hz
Liga­ções
  • Secção trans­versal dos bornes montante e jusante com para­fu­sos, para condu­tores maciços
    1 - 35 mm²
  • Secção trans­versal de entrada e saída com para­fu­sos, para condu­tores flexí­veis
    1 - 25 mm²
  • Secção trans­versal de entrada com para­fu­sos, para condu­tores flexí­veis
    1 - 25 mm²
  • Secção trans­versal de entrada com para­fu­sos, para condu­tores maciços
    1 - 35 mm²
ìndice de proteção
  • Índice de proteção IP
    IP20
Condi­ções de utili­zação
  • Grau de poluição de acordo com IEC60664/I­EC60947-2
    2
  • Classe de limi­tação da energia I²t
    3
  • Tropi­ca­li­zação
    Para todos os climas
  • Tempe­ra­tura de funci­o­na­mento
    -25 - 70 °C
Potência
  • Potência total dissi­pada em IN
    2,56 W
Endu­rância
  • N.º de mano­bras elétricas em ciclos
    4000
  • N.º de mano­bras mecâ­nicas
    20000
Conec­ti­vi­dade
  • Tipo de liga­ções
    Terminal de para­fuso
  • Alinha­mento dos bornes supe­ri­ores para apare­lhos modu­lares
    Bornes alinhados
  • Alinha­mento dos bornes infe­ri­ores para apare­lhos modu­lares
    Bornes alinhados
Dimen­sões
  • Altura
    83 mm
  • Largura
    17,50 mm
  • Profun­di­dade
    70 mm
