disjuntor 3P 3kA C-16A 3M MW316
EAN
3250614533167
Quantidade
4 PCEs
Grupo
01
Preço
42,80 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Número de polos protegidos3
-
Nº de pólos3 P
-
Tipo de pólos3 P
-
CurvaC
Funções
-
Com corte do neutroNão
Configuração
-
Nº de módulos3
Conectividade
-
Alinhamento dos bornes superiores para aparelhos modularesTerminal alinhado
-
Alinhamento dos bornes inferiores para aparelhos modularesTerminais alinhados
Principais características eléctricas
-
Poder de corte estipulado3 kA
-
Tensão alternada estipulada de utilização230 / 400 V
-
Frequência de funcionamento50/60 Hz
Voltagem
-
Tensão estipulada de isolamento500 V
-
Tensão estipulada de resistência ao choque4000 V
Corrente eléctrica
-
Intensidade nominal16 A
-
Poder de corte de serviço conforme EN608983 kA
-
Valor nível min/máx de funcionamento térmico em alternada1.13 / 1.45 In
-
Valor nível min/máx de funcionamento magnético em alternada5 / 10 In
-
Poder de corte estipulado 400V 50Hz3 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)3 kA
Corrente / temperatura
-
Corrente nominal a -25°C20.93 A
-
Corrente nominal a -20°C20.53 A
-
Corrente nominal a -15°C20.12 A
-
Corrente nominal a -10°C19.71 A
-
Corrente nominal a -5°C19.28 A
-
Corrente atribuída a 0°C18.85 A
-
Corrente nominal a 5°C18.4 A
-
Corrente nominal a 10°C17.95 A
-
Corrente nominal a 15°C17.48 A
-
Corrente estipulada a 20ºC17 A
-
Corrente nominal a 25°C16.51 A
-
Corrente estipulada a 30ºC16 A
-
Corrente estipulada a 35ºC15.47 A
-
Corrente estipulada a 40ºC14.93 A
-
Corrente estipulada a 45ºC14.37 A
-
Corrente estipulada a 50ºC13.78 A
-
Corrente estipulada a 55ºC13.16 A
-
Corrente estipulada a 60ºC12.52 A
-
Corrente nominal a 65°C11.84 A
-
Corrente estipulada a 70ºC11.12 A
Coeficiente de correcção de corrente
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos0.85
-
Coeficiente de correcção do disparo magnético a 100Hz1.1
-
Coeficiente de correcção do disparo magnético a 200Hz1.2
-
Coeficiente de correcção do disparo magnético a 400Hz1.5
-
Coeficiente de correcção do disparo magnético a 60Hz1
Dimensões
-
Profundidade produto instalado70 mm
-
Altura produto instalado83 mm
-
Largura produto instalado52.5 mm
Frequência
-
etimfrequency50 a 60 Hz
Potência
-
Potência total dissipada em IN6.99 W
-
Potência dissipada por pólo2.14 W
Resistência
-
Nº de manobras eléctricas em ciclos4000
-
Nº de manobras mecânicas20000
Instalação, montagem
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Binário de aperto2,8Nm
-
Tipo de ligação inferior para aparelhos modularesTerminal Biconnect
Ligação
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido1 / 35 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível1 / 25 mm²
Padrões
-
textoEN 60898-1
-
Directiva Europeia WEEENão relacionado
Segurança
-
Índice de protecção IPIP20
Condições de utilização
-
Temperatura de funcionamento-25…70 °C
-
Classe de limitação da energia I²t3
-
Altitude2000 m
-
Temperatura de armazenamento / transporte-25…80 °C
Documentos
-

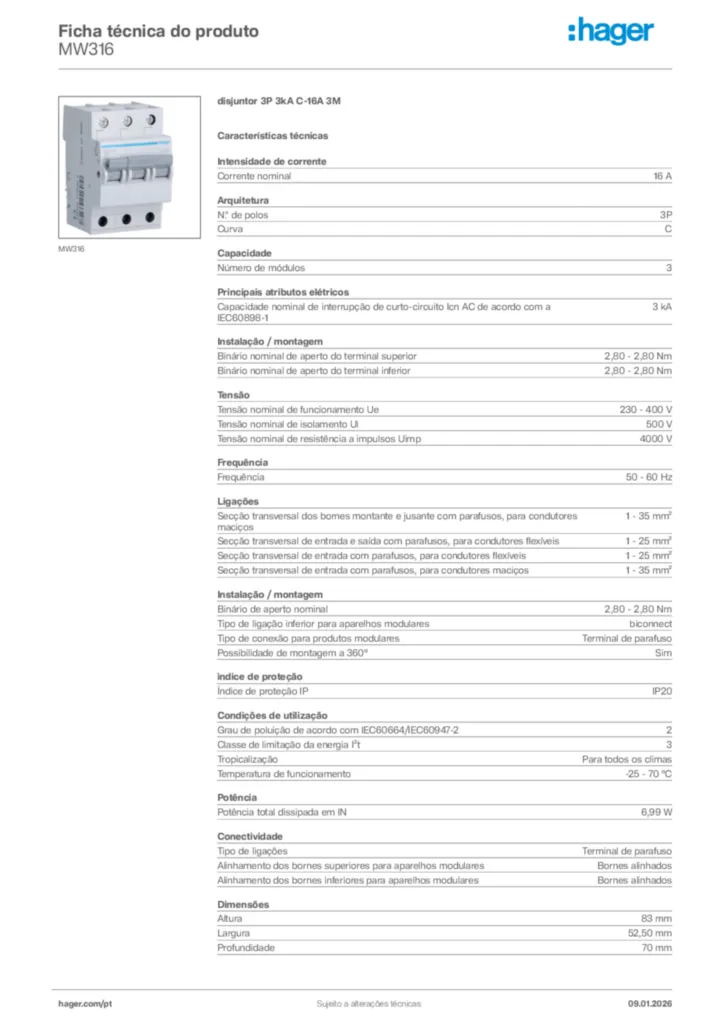

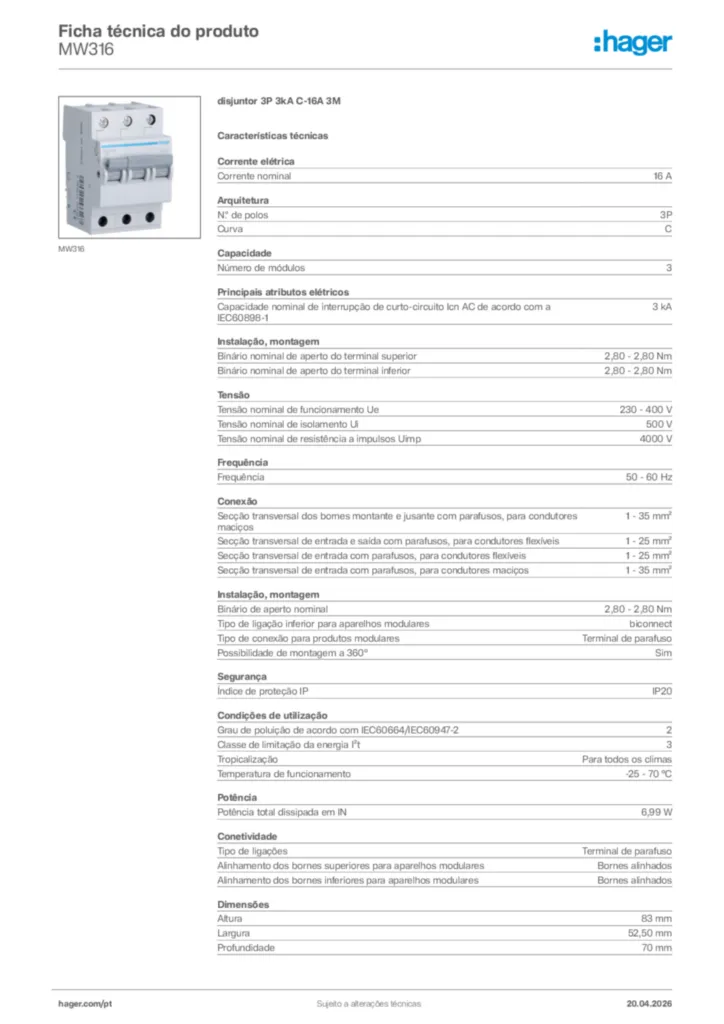

Imagem do produto
-
