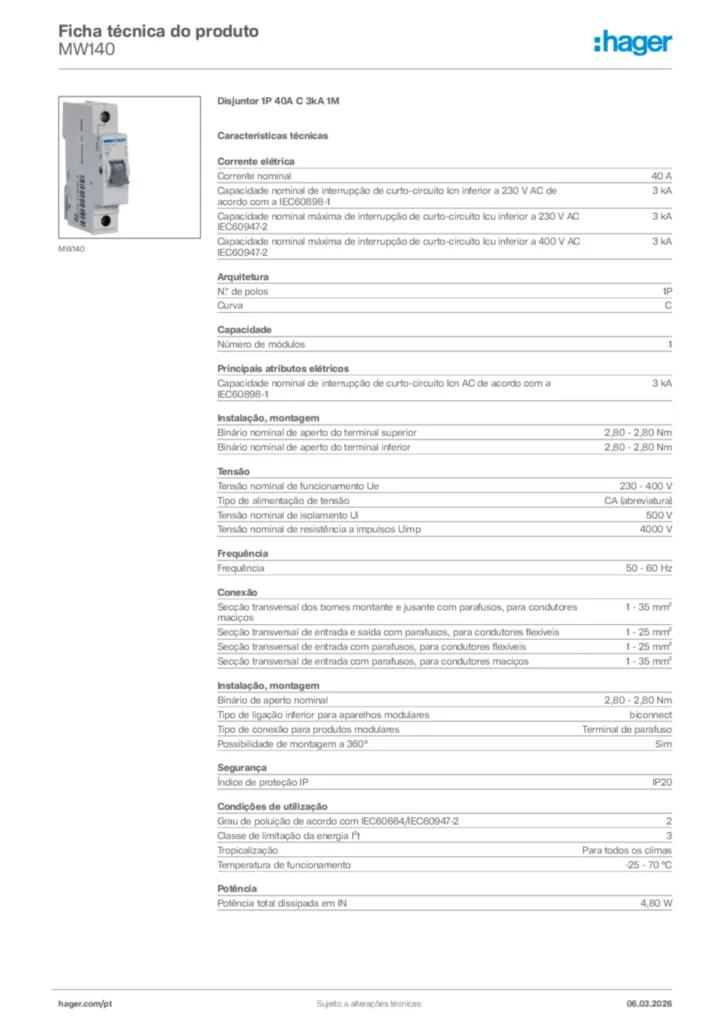

Disjuntor 1P 40A C 3kA 1M MW140
EAN
3250614531408
Quantidade
12 PCEs
Grupo
01
Preço
9,82 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Número de polos protegidos1
-
Nº de pólos1 P
-
Tipo de pólos1 P
-
CurvaC
Funções
-
Com corte do neutroNão
Configuração
-
Nº de módulos1
Conectividade
-
Alinhamento dos bornes superiores para aparelhos modularesTerminal alinhado
-
Alinhamento dos bornes inferiores para aparelhos modularesTerminais alinhados
Principais características eléctricas
-
Poder de corte estipulado3 kA
-
Tensão alternada estipulada de utilização230 / 400 V
-
Tipo de tensão de alimentaçãoAC
-
Frequência de funcionamento50/60 Hz
Voltagem
-
Tensão estipulada de isolamento500 V
-
Tensão estipulada de resistência ao choque4000 V
Corrente eléctrica
-
Intensidade nominal40 A
-
Poder de corte de serviço conforme EN608983 kA
-
Valor nível min/máx de funcionamento térmico em alternada1.13 / 1.45 In
-
Valor nível min/máx de funcionamento magnético em alternada5 / 10 In
-
Valor do nível min./máx. de funcionamento magnético em DC7 / 15 In
-
Valor do nível min./máx. de funcionamento térmico em DC1.13 / 1.45 In
-
Poder de corte num polo em IT 400V ( EN 60947-2)3 kA
-
Poder de corte estipulado 230V 50Hz3 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)4.5 kA
Corrente / temperatura
-
Corrente nominal a -25°C46.8 A
-
Corrente nominal a -20°C46.2 A
-
Corrente nominal a -15°C45.6 A
-
Corrente nominal a -10°C45 A
-
Corrente nominal a -5°C44.4 A
-
Corrente atribuída a 0°C43.8 A
-
Corrente nominal a 5°C43.2 A
-
Corrente nominal a 10°C42.6 A
-
Corrente nominal a 15°C42 A
-
Corrente estipulada a 20ºC41.3 A
-
Corrente nominal a 25°C40.7 A
-
Corrente estipulada a 30ºC40 A
-
Corrente estipulada a 35ºC39.3 A
-
Corrente estipulada a 40ºC38.6 A
-
Corrente estipulada a 45ºC37.9 A
-
Corrente estipulada a 50ºC37.2 A
-
Corrente estipulada a 55ºC36.5 A
-
Corrente estipulada a 60ºC35.7 A
-
Corrente nominal a 65°C35.1 A
-
Corrente estipulada a 70ºC34.3 A
Coeficiente de correcção de corrente
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos0.85
-
Coeficiente de correcção do disparo magnético a 100Hz1.1
-
Coeficiente de correcção do disparo magnético a 200Hz1.2
-
Coeficiente de correcção do disparo magnético a 400Hz1.5
-
Coeficiente de correcção do disparo magnético a 60Hz1
Dimensões
-
Profundidade produto instalado70 mm
-
Altura produto instalado83 mm
-
Largura produto instalado17.5 mm
Frequência
-
etimfrequency50 a 60 Hz
Potência
-
Potência total dissipada em IN4.8 W
-
Potência dissipada por pólo4.8 W
Resistência
-
Nº de manobras eléctricas em ciclos4000
-
Nº de manobras mecânicas20000
Instalação, montagem
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Binário de aperto2,8Nm
-
Tipo de tranca alta para produtos modularesnão aplicável
-
Tipo de clip de fixação sobre calha DIN para aparelhos modularesmetálico
-
Tipo de ligação inferior para aparelhos modularesTerminal Biconnect
-
Elevada desmontagem para produtos modularesNão
-
Desmontabilidade inferior para aparelhos modularesNão
Ligação
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido1 / 35 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível1 / 25 mm²
Padrões
-
textoEN 60898-1
-
Directiva Europeia WEEEem conformidade
Segurança
-
Índice de protecção IPIP20
Condições de utilização
-
Temperatura de funcionamento-25…70 °C
-
Classe de limitação da energia I²t3
-
Altitude2000 m
-
Temperatura de armazenamento / transporte-25…80 °C
