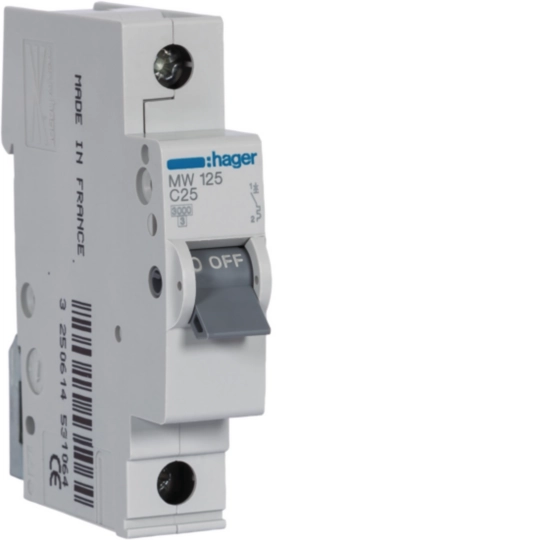

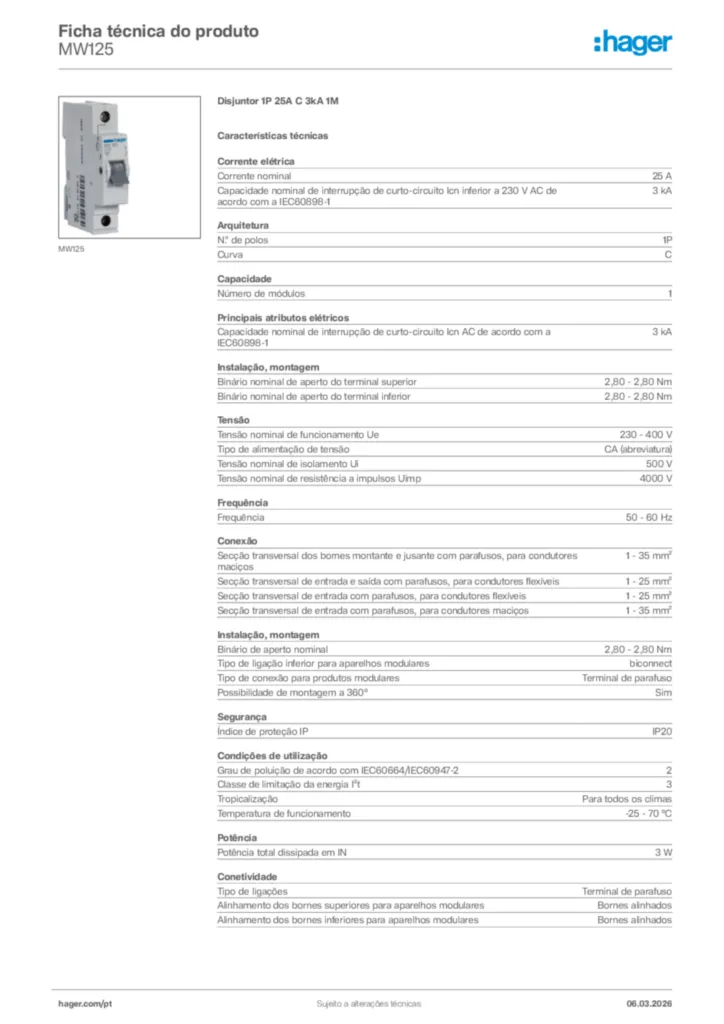

Disjuntor 1P 25A C 3kA 1M
MW125
You have to log in with your myHager profile to see prices and to order.
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
-
Número de polos protegidos
1
-
-
-
-
Alinhamento dos bornes superiores para aparelhos modulares
Terminal alinhado
-
Alinhamento dos bornes inferiores para aparelhos modulares
Terminais alinhados
-
Poder de corte estipulado
3 kA
-
Tensão alternada estipulada de utilização
230 / 400 V
-
Tipo de tensão de alimentação
AC
-
Frequência de funcionamento
50/60 Hz
-
Tensão estipulada de isolamento
500 V
-
Tensão estipulada de resistência ao choque
4000 V
-
-
Poder de corte de serviço conforme EN60898
3 kA
-
Valor nível min/máx de funcionamento térmico em alternada
1.13 / 1.45 In
-
Valor nível min/máx de funcionamento magnético em alternada
5 / 10 In
-
Valor do nível min./máx. de funcionamento magnético em DC
7 / 15 In
-
Valor do nível min./máx. de funcionamento térmico em DC
1.13 / 1.45 In
-
Poder de corte num polo em IT 400V ( EN 60947-2)
3 kA
-
Poder de corte estipulado 230V 50Hz
3 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)
4.5 kA
-
Corrente nominal a -25°C
32.2 A
-
Corrente nominal a -20°C
31.6 A
-
Corrente nominal a -15°C
31 A
-
Corrente nominal a -10°C
30.4 A
-
Corrente nominal a -5°C
29.8 A
-
Corrente atribuída a 0°C
29.1 A
-
Corrente nominal a 5°C
28.5 A
-
Corrente nominal a 10°C
27.8 A
-
Corrente nominal a 15°C
27.1 A
-
Corrente estipulada a 20ºC
26.4 A
-
Corrente nominal a 25°C
25.7 A
-
Corrente estipulada a 30ºC
25 A
-
Corrente estipulada a 35ºC
24.2 A
-
Corrente estipulada a 40ºC
23.5 A
-
Corrente estipulada a 45ºC
22.7 A
-
Corrente estipulada a 50ºC
21.8 A
-
Corrente estipulada a 55ºC
21 A
-
Corrente estipulada a 60ºC
20 A
-
Corrente nominal a 65°C
19.3 A
-
Corrente estipulada a 70ºC
18.4 A
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos
1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos
0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos
0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos
0.85
-
Coeficiente de correcção do disparo magnético a 100Hz
1.1
-
Coeficiente de correcção do disparo magnético a 200Hz
1.2
-
Coeficiente de correcção do disparo magnético a 400Hz
1.5
-
Coeficiente de correcção do disparo magnético a 60Hz
1
-
Profundidade produto instalado
70 mm
-
Altura produto instalado
83 mm
-
Largura produto instalado
17.5 mm
-
Potência total dissipada em IN
3 W
-
Potência dissipada por pólo
3 W
-
Nº de manobras eléctricas em ciclos
4000
-
Nº de manobras mecânicas
20000
-
Tipo de conexão para produtos modulares
Terminal de parafuso
-
-
Tipo de tranca alta para produtos modulares
não aplicável
-
Tipo de clip de fixação sobre calha DIN para aparelhos modulares
metálico
-
Tipo de ligação inferior para aparelhos modulares
Terminal Biconnect
-
Elevada desmontagem para produtos modulares
Não
-
Desmontabilidade inferior para aparelhos modulares
Não
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido
1 / 35 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível
1 / 25 mm²
-
-
Directiva Europeia WEEE
em conformidade
-
Índice de protecção IP
IP20
-
atishalogenfreeexternallymaintained
No
-
Temperatura de funcionamento
-25…70 °C
-
Classe de limitação da energia I²t
3
-
-
Temperatura de armazenamento / transporte
-25…80 °C
*Dados sujeitos a erros ou modificações técnicas. Preços de venda ao público, sem IVA
