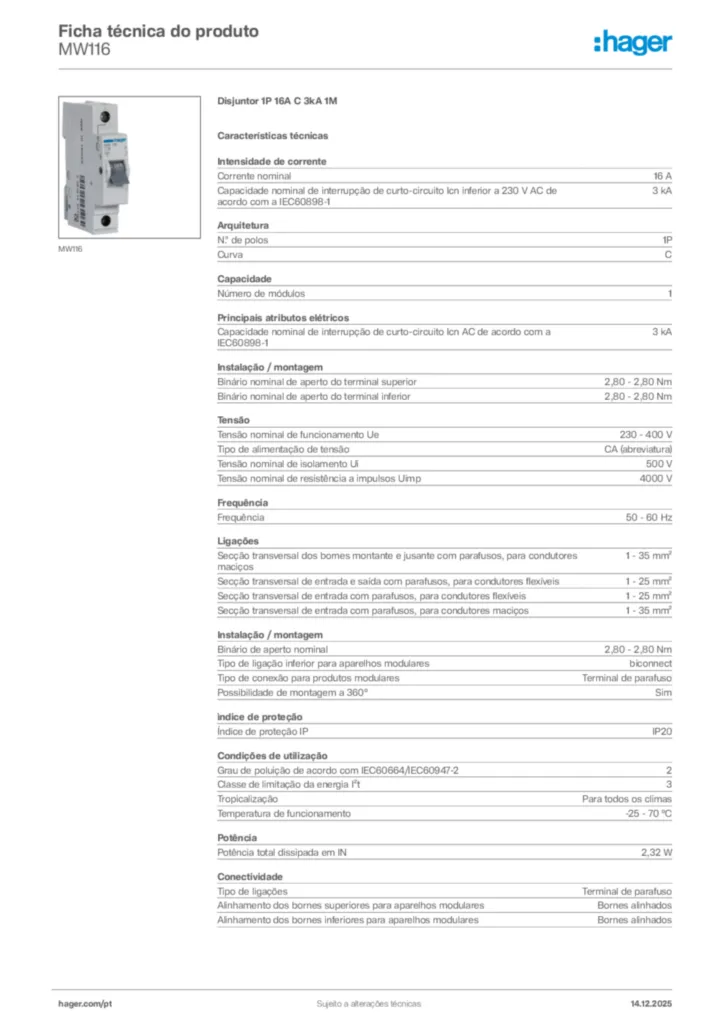

Disjuntor 1P 16A C 3kA 1M
MW116
You have to log in with your myHager profile to see prices and to order.
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
-
Posição do neutro
Sem neutro
-
Número de polos protegidos
1
-
-
-
-
Alinhamento dos bornes superiores para aparelhos modulares
Terminal alinhado
-
Alinhamento dos bornes inferiores para aparelhos modulares
Terminais alinhados
-
Poder de corte estipulado
3 kA
-
Tensão alternada estipulada de utilização
230 / 400 V
-
Tipo de tensão de alimentação
AC
-
Frequência de funcionamento
50/60 Hz
-
Tensão estipulada de isolamento
500 V
-
Tensão estipulada de resistência ao choque
4000 V
-
-
Poder de corte de serviço conforme EN60898
3 kA
-
Valor nível min/máx de funcionamento térmico em alternada
1.13 / 1.45 In
-
Valor nível min/máx de funcionamento magnético em alternada
5 / 10 In
-
Poder de corte estipulado 230V 50Hz
3 kA
-
Poder de corte estipulado 400V 50Hz
3 kA
-
Corrente nominal a -25°C
22.48 A
-
Corrente nominal a -20°C
21.91 A
-
Corrente nominal a -15°C
21.33 A
-
Corrente nominal a -10°C
20.82 A
-
Corrente nominal a -5°C
20.19 A
-
Corrente atribuída a 0°C
19.61 A
-
Corrente nominal a 5°C
19.04 A
-
Corrente nominal a 10°C
18.47 A
-
Corrente nominal a 15°C
17.9 A
-
Corrente estipulada a 20ºC
17.32 A
-
Corrente nominal a 25°C
16.75 A
-
Corrente estipulada a 30ºC
16 A
-
Corrente estipulada a 35ºC
15.6 A
-
Corrente estipulada a 40ºC
15.03 A
-
Corrente estipulada a 45ºC
14.46 A
-
Corrente estipulada a 50ºC
14 A
-
Corrente estipulada a 55ºC
13.31 A
-
Corrente estipulada a 60ºC
12.74 A
-
Corrente nominal a 65°C
12.17 A
-
Corrente estipulada a 70ºC
11.59 A
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos
1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos
0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos
0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos
0.85
-
Coeficiente de correcção do disparo magnético a 100Hz
1.1
-
Coeficiente de correcção do disparo magnético a 200Hz
1.2
-
Coeficiente de correcção do disparo magnético a 400Hz
1.5
-
Coeficiente de correcção do disparo magnético a 60Hz
1
-
Profundidade produto instalado
70 mm
-
Altura produto instalado
83 mm
-
Largura produto instalado
17.5 mm
-
Potência total dissipada em IN
2.32 W
-
Potência dissipada por pólo
2.32 W
-
Nº de manobras eléctricas em ciclos
4000
-
Nº de manobras mecânicas
20000
-
Tipo de conexão para produtos modulares
Terminal de parafuso
-
-
Tipo de ligação inferior para aparelhos modulares
Terminal Biconnect
-
Secção de ligação em cabo flexível
1 / 25mm²
-
Secção de ligação em cabo rígido
1 / 35mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido
1 / 35 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível
1 / 25 mm²
-
-
Directiva Europeia WEEE
em conformidade
-
Índice de protecção IP
IP20
-
atishalogenfreeexternallymaintained
No
-
Temperatura de funcionamento
-25…70 °C
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-2
2
-
Classe de limitação da energia I²t
3
-
-
Tropicalização
Todos o climas
-
Temperatura de armazenamento / transporte
-25…80 °C
*Dados sujeitos a erros ou modificações técnicas. Preços de venda ao público, sem IVA
