Contactor 4P 22A 24 VDC EVN022E

Name: EVN022E
Brand: Hager
SKU: EVN022E
Price: 33.67 EUR

EAN

3250612236343

Quantidade

1 Uni.

Grupo

Preço

33,67 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

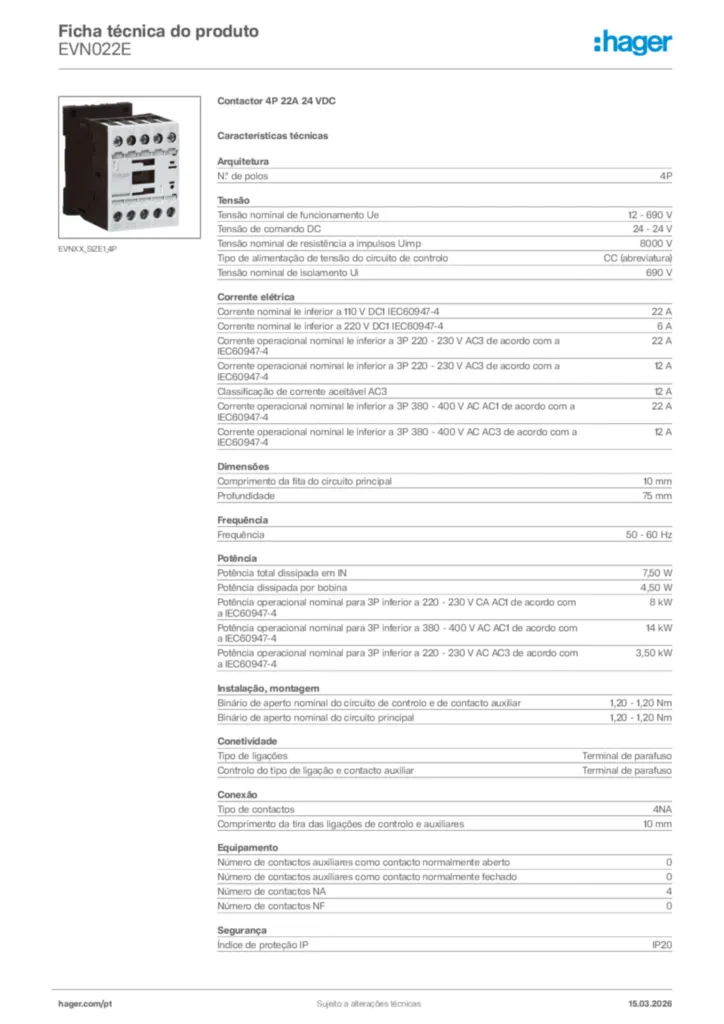

Descarregar ficha técnica

Complete seu sistema

Aparelho auxiliar 6 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

N.º de polos

4P

Tensão nominal de funcionamento Ue

12 - 690 V
Tensão de comando DC

24 - 24 V
Tensão nominal de resistência a impulsos Uimp

8000 V
Tipo de alimentação de tensão do circuito de controlo

CC (abreviatura)
Tensão nominal de isolamento Ui

690 V

Corrente nominal Ie inferior a 110 V DC1 IEC60947-4

22 A
Corrente nominal Ie inferior a 220 V DC1 IEC60947-4

6 A
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-4

22 A
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-4

12 A
Classificação de corrente aceitável AC3

12 A
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC1 de acordo com a IEC60947-4

22 A
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC3 de acordo com a IEC60947-4

12 A

Comprimento da fita do circuito principal

10 mm
Profundidade

75 mm

Frequência

50 - 60 Hz

Potência total dissipada em IN

7,50 W
Potência dissipada por bobina

4,50 W
Potência operacional nominal para 3P inferior a 220 - 230 V CA AC1 de acordo com a IEC60947-4

8 kW
Potência operacional nominal para 3P inferior a 380 - 400 V AC AC1 de acordo com a IEC60947-4

14 kW
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC3 de acordo com a IEC60947-4

3,50 kW

Binário de aperto nominal do circuito de controlo e de contacto auxiliar

1,20 - 1,20 Nm
Binário de aperto nominal do circuito principal

1,20 - 1,20 Nm

Tipo de ligações

Terminal de parafuso
Controlo do tipo de ligação e contacto auxiliar

Terminal de parafuso

Tipo de contactos

4NA
Comprimento da tira das ligações de controlo e auxiliares

10 mm

Número de contactos auxiliares como contacto normalmente aberto

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos NA

4
Número de contactos NF

0

Índice de proteção IP

IP20

Temperatura de funcionamento

-25 - 60 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

3
Temperatura de armazenamento/transporte

-40 - 80 °C

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
