Contactor 3P +1 NA 32A 24 -27 VDC EV03210E
EAN
3250612236053
Quantidade
1 Uni.
Grupo
04
Preço
137,47 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Aparelho auxiliar 6 produtos disponíveis -
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis -
Adaptador de cabos auxiliares 1 produtos disponíveis -
Relé térmico de sobrecarga 5 produtos disponíveis
Complete seu sistema
-
EVA001
Contacto Aux. ligação frontal 1NA+1NF
6,86 € / Uni.* -
EVA002Contacto Aux. ligação frontal 2NA+2NF
15,82 € / Uni.* -
EVA005Contacto Aux. ligação frontal 1NA+1NF
6,86 € / Uni.* -
EVA006Contacto Aux. ligação frontal 4NA
15,82 € / Uni.* -
EVA007Contacto Aux. ligação frontal 2NA+2NF
15,82 € / Uni.* -
EVA008Contacto Aux. ligação frontal 4NF
6,86 € / Uni.*
-
EVA102
Encravamento mecânico para tamanho 2
8,72 € / Uni.*
-
EVA802
Link de ligação MM5xxN+Cont. Tamanho 2
9,77 € / Uni.*
-
EVB006B
Relé térmico 6 A Tamanho 2
37,75 € / Uni.* -
EVB010B
Relé térmico 10 A Tamanho 2
37,75 € / Uni.* -
EVB016B
Relé térmico 16 A Tamanho 2
37,75 € / Uni.* -
EVB024B
Relé térmico 24 A Tamanho 2
57,74 € / Uni.* -
EVB032B
Relé térmico 32 A Tamanho 2
62,17 € / Uni.*

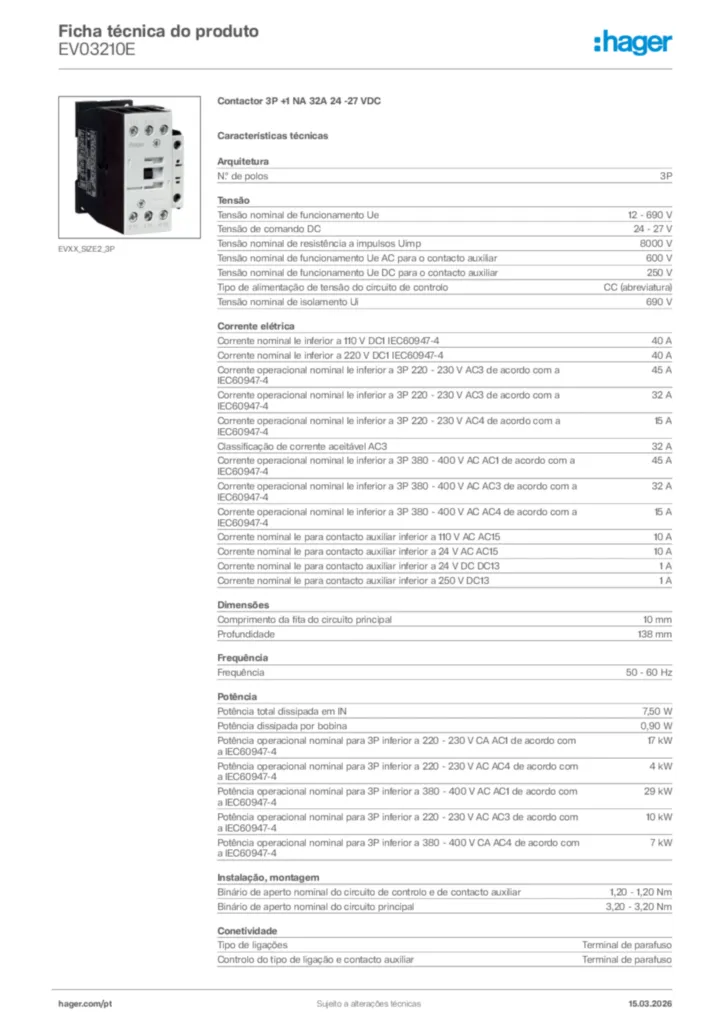

Características técnicas
Arquitetura
-
N.º de polos3P
Tensão
-
Tensão nominal de funcionamento Ue690 - 690 V
-
Tensão de comando DC24 - 27 V
-
Tensão nominal de resistência a impulsos Uimp8000 V
-
Tensão nominal de funcionamento Ue AC para o contacto auxiliar600 V
-
Tensão nominal de funcionamento Ue DC para o contacto auxiliar250 V
-
Tipo de alimentação de tensão do circuito de controloCC (abreviatura)
-
Tensão nominal de isolamento Ui690 V
Intensidade de corrente
-
Corrente nominal Ie inferior a 110 V DC1 IEC60947-440 A
-
Corrente nominal Ie inferior a 220 V DC1 IEC60947-440 A
-
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-445 A
-
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-432 A
-
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC4 de acordo com a IEC60947-415 A
-
Classificação de corrente aceitável AC332 - 32 A
-
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC1 de acordo com a IEC60947-445 A
-
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC3 de acordo com a IEC60947-432 A
-
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC4 de acordo com a IEC60947-415 A
-
Corrente nominal Ie para contacto auxiliar inferior a 110 V AC AC1510 A
-
Corrente nominal Ie para contacto auxiliar inferior a 24 V AC AC1510 A
-
Corrente nominal Ie para contacto auxiliar inferior a 24 V DC DC131 A
-
Corrente nominal Ie para contacto auxiliar inferior a 250 V DC131 A
Dimensões
-
Comprimento da fita do circuito principal10 mm
-
Profundidade138 mm
Frequência
-
Frequência50 - 60 Hz
Potência
-
Potência total dissipada em IN7,50 W
-
Potência dissipada por bobina0,90 W
-
Potência operacional nominal para 3P inferior a 220 - 230 V CA AC1 de acordo com a IEC60947-417 kW
-
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC4 de acordo com a IEC60947-44 kW
-
Potência operacional nominal para 3P inferior a 380 - 400 V AC AC1 de acordo com a IEC60947-429 kW
-
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC3 de acordo com a IEC60947-410 kW
-
Potência operacional nominal para 3P inferior a 380 - 400 V CA AC4 de acordo com a IEC60947-47 kW
Instalação / montagem
-
Binário de aperto nominal do circuito de controlo e de contacto auxiliar1,20 - 1,20 Nm
-
Binário de aperto nominal do circuito principal3,20 - 3,20 Nm
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
-
Controlo do tipo de ligação e contacto auxiliarTerminal de parafuso
Ligações
-
Tipo de contactos3S+1 auxil. S
-
Comprimento da tira das ligações de controlo e auxiliares10 mm
Equipamento
-
Número de contactos auxiliares como contacto normalmente aberto1
-
Número de contactos auxiliares como contacto normalmente fechado0
-
Número de contactos NA3
-
Número de contactos NF0
ìndice de proteção
-
Índice de proteção IPIP00
Condições de utilização
-
Temperatura de funcionamento-25 - 60 °C
-
Grau de poluição de acordo com IEC60664/IEC60947-23
-
Temperatura de armazenamento/transporte-40 - 80 °C
