Contactor 3P +1 NA 32A 24 V 50/60 Hz EV03210D

Name: EV03210D
Brand: Hager
SKU: EV03210D
Price: 103.17 EUR

Preço

103,17 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

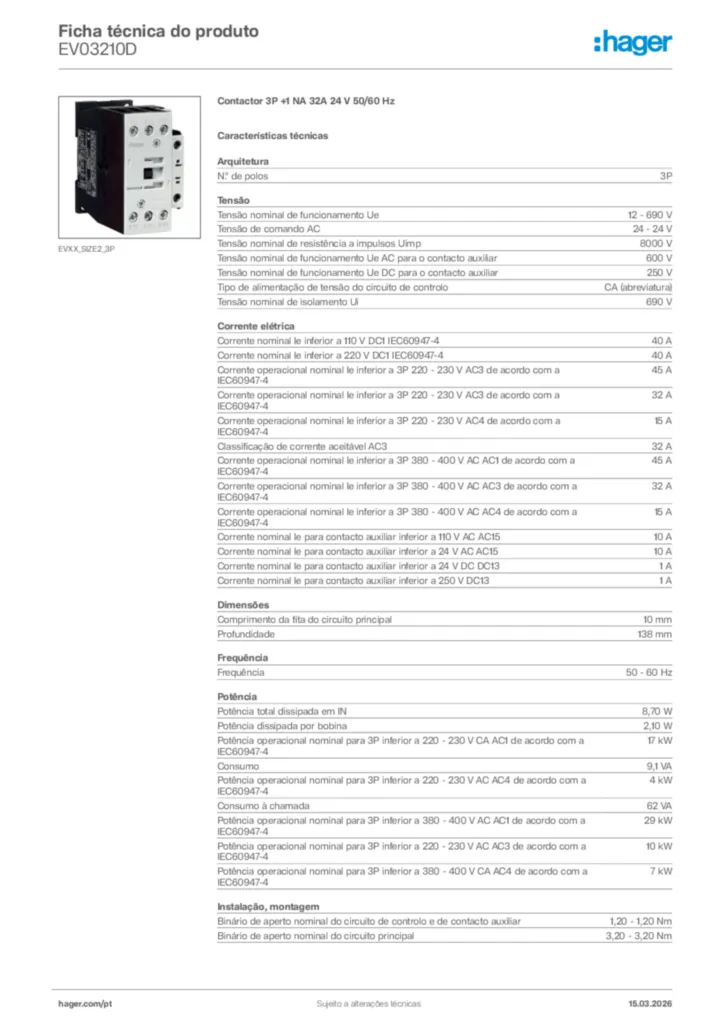

Descarregar ficha técnica

Complete seu sistema

Adaptador de cabos auxiliares 1 produtos disponíveis
Relé térmico de sobrecarga 5 produtos disponíveis
Aparelho auxiliar 6 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Descarregador de sobretensões (DST) 1 produtos disponíveis

Características técnicas

N.º de polos

3P

Tensão nominal de funcionamento Ue

12 - 690 V
Tensão de comando AC

24 - 24 V
Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de funcionamento Ue AC para o contacto auxiliar

600 V
Tensão nominal de funcionamento Ue DC para o contacto auxiliar

250 V
Tipo de alimentação de tensão do circuito de controlo

CA (abreviatura)
Tensão nominal de isolamento Ui

690 V

Corrente nominal Ie inferior a 110 V DC1 IEC60947-4

40 A
Corrente nominal Ie inferior a 220 V DC1 IEC60947-4

40 A
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-4

45 A
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-4

32 A
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC4 de acordo com a IEC60947-4

15 A
Classificação de corrente aceitável AC3

32 A
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC1 de acordo com a IEC60947-4

45 A
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC3 de acordo com a IEC60947-4

32 A
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC4 de acordo com a IEC60947-4

15 A
Corrente nominal Ie para contacto auxiliar inferior a 110 V AC AC15

10 A
Corrente nominal Ie para contacto auxiliar inferior a 24 V AC AC15

10 A
Corrente nominal Ie para contacto auxiliar inferior a 24 V DC DC13

1 A
Corrente nominal Ie para contacto auxiliar inferior a 250 V DC13

1 A

Comprimento da fita do circuito principal

10 mm
Profundidade

138 mm

Frequência

50 - 60 Hz

Potência total dissipada em IN

8,70 W
Potência dissipada por bobina

2,10 W
Potência operacional nominal para 3P inferior a 220 - 230 V CA AC1 de acordo com a IEC60947-4

17 kW
Consumo

9,1 VA
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC4 de acordo com a IEC60947-4

4 kW
Consumo à chamada

62 VA
Potência operacional nominal para 3P inferior a 380 - 400 V AC AC1 de acordo com a IEC60947-4

29 kW
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC3 de acordo com a IEC60947-4

10 kW
Potência operacional nominal para 3P inferior a 380 - 400 V CA AC4 de acordo com a IEC60947-4

7 kW

Binário de aperto nominal do circuito de controlo e de contacto auxiliar

1,20 - 1,20 Nm
Binário de aperto nominal do circuito principal

3,20 - 3,20 Nm

Tipo de ligações

Terminal de parafuso
Controlo do tipo de ligação e contacto auxiliar

Terminal de parafuso

Tipo de contactos

3S+1 auxil. S
Comprimento da tira das ligações de controlo e auxiliares

10 mm
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

0,75 - 16 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

0,75 - 4 mm²

Número de contactos auxiliares como contacto normalmente aberto

1
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos NA

3
Número de contactos NF

0

Índice de proteção IP

IP00

Temperatura de funcionamento

-25 - 60 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

3
Temperatura de armazenamento/transporte

-40 - 80 °C

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
