Central medida 1F 3x80A 4M MBUS ECM180T
EAN
3250612230365
Quantidade
1 Uni.
Grupo
01
Preço
478,71 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Sistema busM-BUS
-
Nº de pólos2 P
-
Tipo de pólos3x 1P+N
-
Modo de fixaçãoCalha DIN
Funções
-
Classe de precisãoB
-
Tipo de tarifaT1...T2 (230V AC) / T1...T2 M-BUS
Configuração
-
Nº de módulos4
Principais características eléctricas
-
Tensão alternada estipulada de utilização92 / 276 V
-
Tipo de tensão de alimentaçãoAC
-
Frequência de funcionamento50 Hz
Voltagem
-
Tensão máxima de utilização300 V
-
Tensão estipulada de resistência ao choque6 kV
Corrente eléctrica
-
Corrente mínima de funcionamento0.015 A
-
Corrente de funcionamento0.015 / 80 A
-
Intensidade nominal80 A
-
Corrente de referência5 A
-
I máx do circuito de medida80 A
Dimensões
-
Profundidade produto instalado60 mm
-
Altura produto instalado92 mm
-
Largura produto instalado72 mm
Potência
-
Potência consumida2 VA
-
Potência total dissipada em IN1 W
Especificações Eléctricas
-
Tipo de emissor de impulsoóptico
Medição
-
Gama de medida da frequência45 a 65 Hz
-
Tipo de aparelho de medidaElectrónica
-
Princípio de mediçãoMedição directa
Alimentação
-
Tensão de alimentação230V ± 20%
Instalação, montagem
-
Binário de aperto2Nm
-
Tipo de montagemCalha DIN
Ligação
-
sectionwirecrossmew33 mm²
-
sectionwirecrossmow33 mm²
Equipamento
-
Tipo de tarifa do contador de energiaExterna
Padrões
-
textoIEC 62053-21 / 23 ; IEC 61557-12
-
Directiva Europeia WEEEem conformidade
Segurança
-
Índice de protecção IPIP20
-
Classe de protecçãoClasse II
Condições de utilização
-
Temperatura de funcionamento-25…55 °C
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-22
-
Altitude2000 m
-
Temperatura de armazenamento / transporte-25…70 °C
Documentos
-

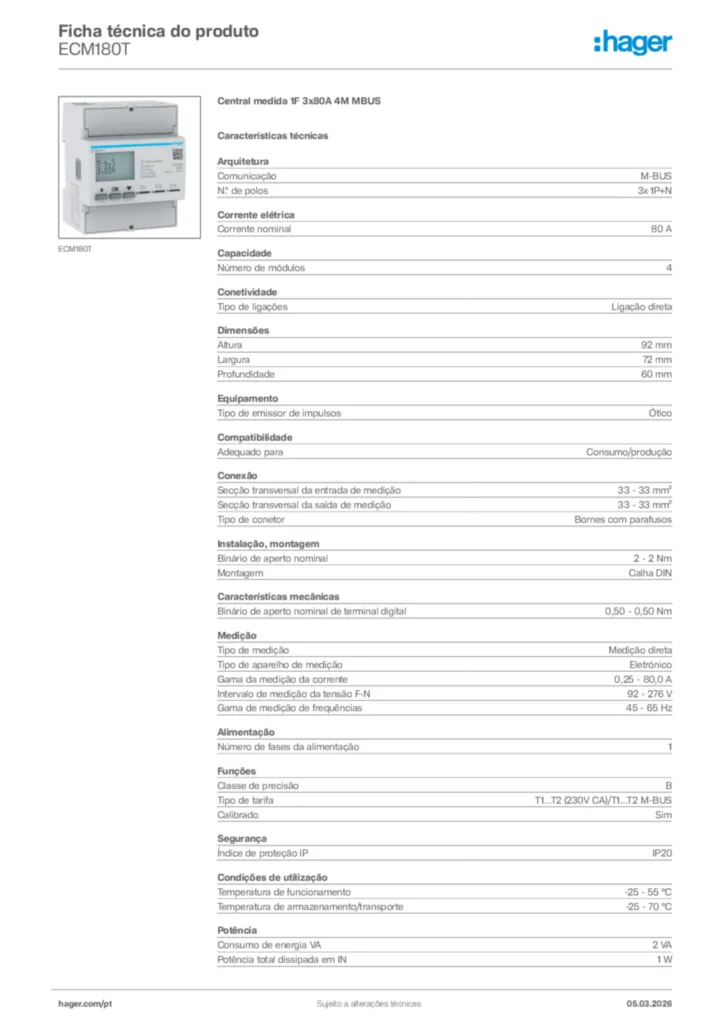

Imagem do produto
-
Manual de instruções
Instruções de montagem para ECM180T
PDF1 MBInstruções de montagem para ECM180T
PDF1 MBInstruções de montagem para ECM180T
PDF1 MB -
Acessório do produto
XLS0 -
Declaração de conformidade
PDF110 KB -
documento PEP
PDF429 KBPDF434 KB
Mais transferências
