Inter. dif. 4P 125A 30mA tipo B 4M CDB490E
Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Características técnicas
Arquitetura
-
N.º de polos3P+N
Corrente elétrica
-
Corrente nominal125 A
-
Corrente de funcionamento residual nominal ldn30 mA
-
Capacidade de rutura e de abertura Idm1,25 kA
-
Corrente nominal de curto-circuito condicional Inc de acordo com a EN61008-110 kA
Instalação, montagem
-
Binário nominal de aperto do terminal superior3 - 3 Nm
-
Binário nominal de aperto do terminal inferior3 - 3 Nm
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Binário de aperto nominal3 - 3 Nm
Tensão
-
Tensão nominal de funcionamento Ue230 - 400 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp4000 V
-
Tensão máx. de funcionamento400 V
Frequência
-
Frequência50 - 50 Hz
Capacidade
-
Número de módulos4
Compatibilidade
-
Adequado para calha DINSim
Segurança
-
Tipo de corrente residualB
-
Índice de proteção IPIP20
Conexão
-
Secção transversal de saída com parafusos, para condutores maciços1,5 - 50,0 mm²
-
Secção transversal de saída com parafusos, para condutores flexíveis1,5 - 16,0 mm²
-
Secção transversal de condutor flexível1.5 - 16 mm²
-
Secção transversal de condutor rígido1.5 - 50 mm²
Condições de utilização
-
Altitude2000 m
-
Temperatura de funcionamento-25 - 40 °C
Endurância
-
N.º de manobras elétricas em ciclos2000
-
N.º de manobras mecânicas5000
Conetividade
-
Tipo de ligaçõesTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura85 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Ficha técnica do produto

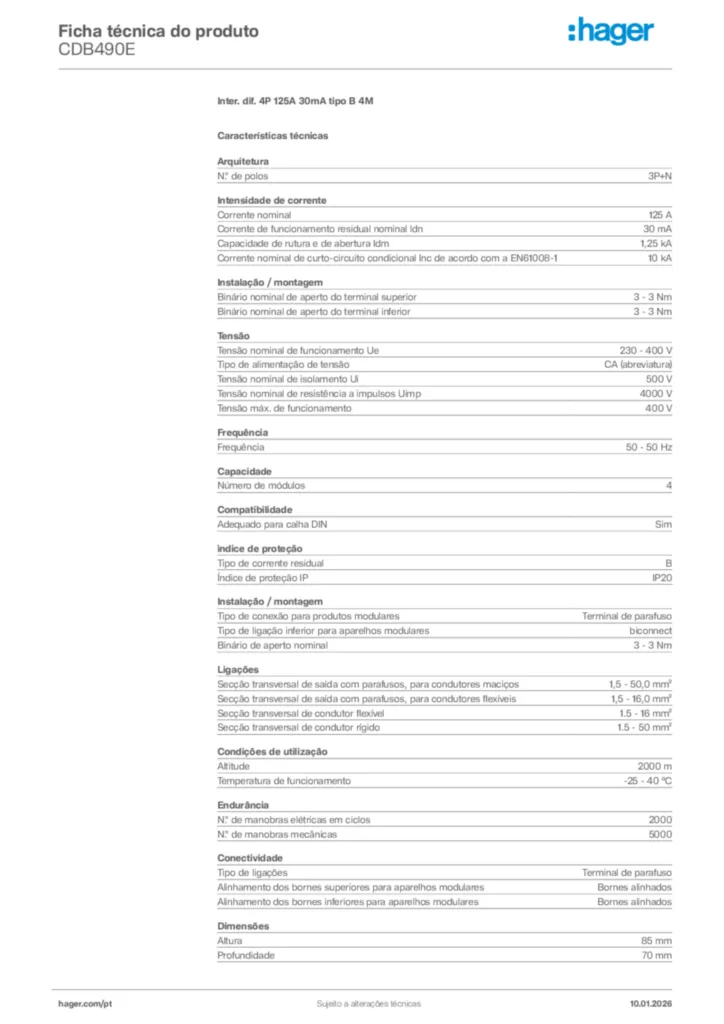

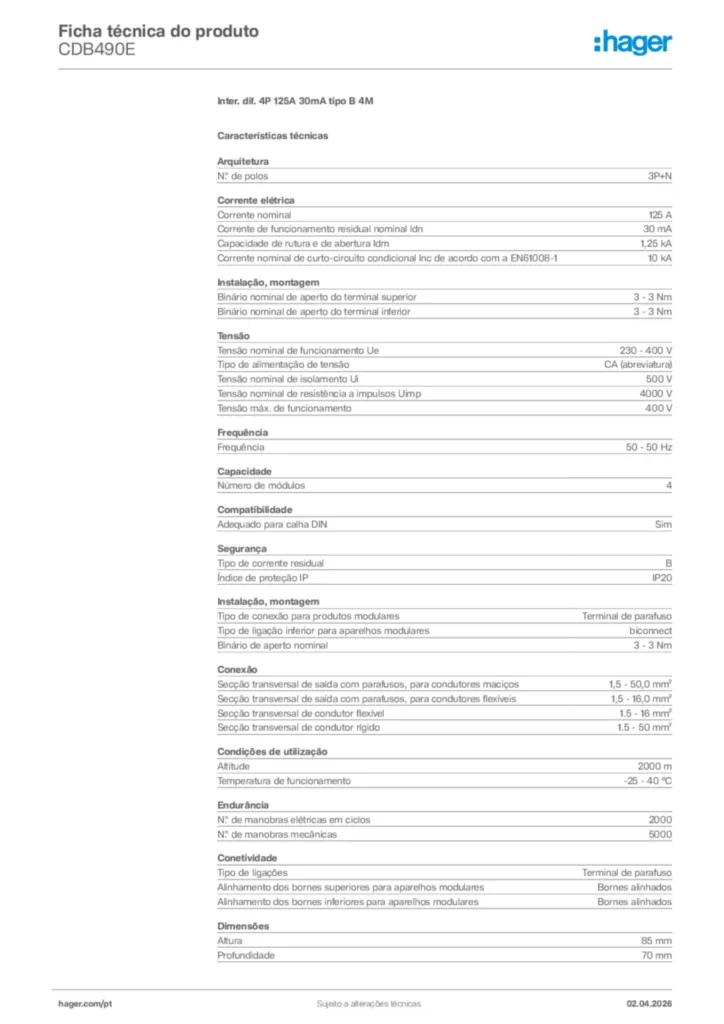

Hager Ficha técnica do produto CDB490E
Inter. dif. 4P 125A 30mA tipo B 4M
PDF -
Manual de instalação
Manual de instalação en-GB, fr-FR, de-DE, pt-PT 2017-03-23
PDF536,40 kB -
Declaração de conformidade
Declaração de conformidade en-GB 2025-01-24
PDF577,04 kB
