BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
Empfehlung

Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß

BRA652101D9016

BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
tehalit.BRA: Trunking System Aluminium
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Empfehlung
BRA652101D9016 - Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß
  • System BR - Brüs­tungs­kanal

Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß BRA652101D9016

EAN
4012740014229
Marke
Hager
VPE
6 m
Preisgruppe
T033
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Online-Systemkonfigurator für Brüstungskanalsysteme
Preis
183,70 €
/ m *
183,70 €
/ m *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Zum Geräteeinbau
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
BRA08029016
BRA08029016
Brüstungskanal-Oberteil zu BRA mit Oberteilbreite 80mm aus Aluminium in vweiß
31,10 €/ m
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Ober­teil für Außeneck 1 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar
  • Inneneck 2 Produkte verfügbar
  • Außeneck 2 Produkte verfügbar
  • Flachwinkel 2 Produkte verfügbar
  • Mehr sehen 4 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Ober­teil für Außeneck
  • Ends­tück
  • Inneneck
  • Außeneck
  • Flachwinkel
  • Schnitt­ka­schie­rung
  • Wand­an­schluss­blende
  • Trenn­wand
  • Schall­bar­riere
  • BRA0802A9016

    Außeneck-Abdeckung zu BRA Oberteil 80mm aus aluminium in verkehrsweiß

    34,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652106D9016

    Endstück schnittkaschierend zu BR/H/N/A 68x210Dmm 2x80mm OT hfr in verkehrsweiß

    25,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652104DH9016

    Inneneck einstellbar zu BR/H/N/A/S 68x210mm Oberteil 2x80mm hfr verkehrsweiß

    48,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRA652104D9016

    Inneneck aus Grundprofil zu BRA 68x210mm Oberteil 2x80mm aus alu in verkehrsweiß

    191,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652103DH9016

    Außeneck einstellbar zu BR/H/N/A/S 68x210mm Oberteil 2x80mm hfr verkehrsweiß

    46,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRA652103D9016

    Außeneck aus Grundprofil zu BRA 68x210mm Oberteil 2x80mm aus alu in verkehrsweiß

    223,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652105DH9016

    Flachwinkel schnittkaschierend zu BR/H/N/A/S 68x210mm OT 2x80mm hfr vweiß

    49,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRA652105D9016

    Flachwinkel aus Grundprofil zu BRA 68x210mm Oberteil 2x80mm aus Alu verkehrsweiß

    201,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR652107D9016

    Schnittkaschierung zu BR/H/N/A/S 68x210mm OT 2x80mm aus Stahlblech vweiß

    21,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR65210DW9016

    Wandanschlussblende zu BR/H/N/A/S 68x210mm OT 2x80mm aus Stahlblech vweiß

    39,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRHT

    Trennwand für Kanäle mit C-Profil Einbau halogenfrei

    12,50 €  / m*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • L5804

    Schallbarriere mit Zöpfe (15 Teile)

    42,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

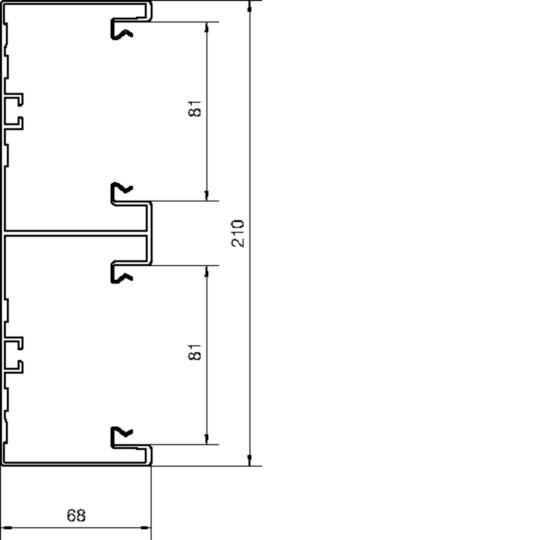

Abmes­sungen
  • Höhe
    68 mm
  • Breite
    210 mm
  • Länge
    2000 mm
  • Lichter innerer Quer­schnitt
    12060 - 12060 mm²

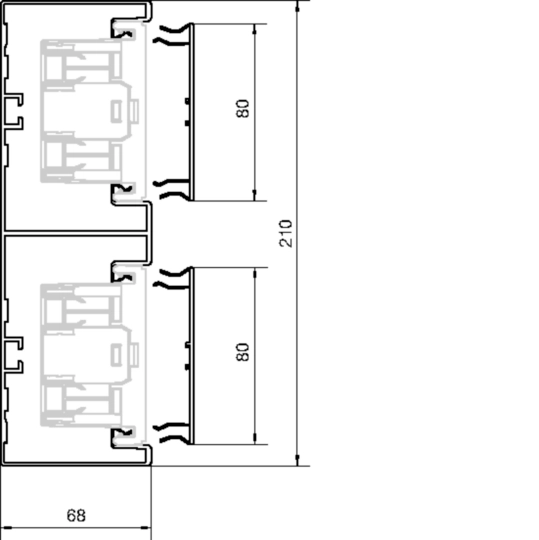

Abde­ckung, Tür
  • Anzahl der einsetz­baren Ober­teile
    2
  • Ober­teil­breite 1
    80 mm
  • Ober­teil­breite 2
    80 mm
  • Ober­teil­breite 3
    0
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
    23
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    50
Kompa­ti­bi­lität
  • Format Gerä­te­ein­bau­mög­lich­keit
    Stan­dard 60 mm, CEE, Ecoline, EIB, Auto­ma­ten­einbau
Instal­la­tion, Montage
  • Boden­lo­chung
    Ja
Werk­stoff
  • Werk­stoff
    Alumi­nium
  • Ober­fläche
    Pulver­be­schichtet
  • Farbe
    Verkehrs­weiß
  • RAL Nummer
    9016
Konnek­ti­vität
  • Kana­l­ver­bin­dung
    Extra Kupp­lungen
Ausstat­tung
  • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
    Nein
  • Anzahl Kabel­klammer pro Meter
    0
  • Mit Schutz­folie
    Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

REACH declaration BRA652101D9016 (english)
PDF
103,10 kB
RoHS declaration BRA652101D9016 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild BRA652101D9016 | Hager Deutschland

    Produktbild BRA652101D9016

  • Technische Broschüre

    Bild Die BR-Family. Jeder stark. Zusammen unschlagbar. | Hager Deutschland

    Die BR-Family. Jeder stark. Zusammen unschlagbar.

    Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)

    PDF
    9,31 MB
  • Broschüre

    Bild Hager im Zweckbau | Hager Deutschland

    Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6,03 MB
  • Bestellhilfe

    Bild BR-familyBrüstungskanäle und Geräteeinbau | Hager Deutschland

    BR-family
    Brüstungskanäle und Geräteeinbau

    Bestellhilfe (24DE0050)

    PDF
    5,38 MB
  • Produktinformation

    Bild Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia | Hager Deutschland

    Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia

    Produktinformation de-DE 2022-09-01

    PDF
    3,40 MB
  • Tool

    Bild Cable Management Revit Plugin | Hager Deutschland

    Cable Management Revit Plugin

    MSI
    50,17 MB
  • DXF Dateien

    Bild DXF_Datei_br652101d | Hager Deutschland

    DXF_Datei_br652101d

    DXF Dateien International 2023-02-02

    DXF
    380,33 kB
  • STEP Dateien

    Bild Step Model br652101d | Hager Deutschland

    Step Model br652101d

    STEP Dateien International 2023-02-02

    STP
    1,67 MB
  • Produkt Zeichnung

    Bild ProductTechnicalDrawing_br652101d | Hager Deutschland

    ProductTechnicalDrawing_br652101d

    Produkt Zeichnung International 2023-02-02

    PDF
    68,88 kB
  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Online-Systemkonfigurator für Brüstungskanalsysteme | Hager Deutschland

    Online-Systemkonfigurator für Brüstungskanalsysteme

    Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

    URL
Mehr Downloads

Ersatzteil

Mehr sehen

Weitere Produkte zu diesem System

    5
  • 1
    BR6510019016 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm, OT 80mm, verkehrsweiß
    BR6510019016
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweiß
    Preis
    23,50 €
    / m *
    23,50 €
    / m *
  • 2
    BR6510017035 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrau
    BR6510017035
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrau
    Preis
    23,50 €
    / m *
    23,50 €
    / m *
  • 3
    BR6510019011 - PVC-Brüstungskanal-Unterteil BR, 68x100mm, für Oberteil 80mm, Graphitschwarz
    BR6510019011
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarz
    Preis
    30,60 €
    / m *
    30,60 €
    / m *
  • 4
    BR6513019016 - Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm, OT 80mm, verkehrsweiß
    BR6513019016
    Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweiß
    Preis
    31,30 €
    / m *
    31,30 €
    / m *
  • 5
    BR6513017035 - PVC-Brüstungskanal-Unterteil BR, frontrastend, für Oberteil 80mm in Lichtgrau
    BR6513017035
    Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau
    Preis
    31,30 €
    / m *
    31,30 €
    / m *

Ausschreibungstext

Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 2x80mm aus Alu verkehrsweiß

Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 2
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 80 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12060 - 12060 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 23
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 50
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0

Fabrikat : Hager oder gleichwertig
Artikel : BRA652101D9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
