Proudový transformátor s děleným jádrem 500/5 2.2VA, třídy 1, necejchovaný SRT05005B
Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Technické vlastnosti
Specifické identifikační atributy pro ochranu
-
Typ filtru produktuTransformátor proudu s děleným jádrem
Funkce
-
Třída přesnosti1
Výkon
-
Výkon2,20 VA
-
Celkový ztrátový výkon při jmenovitém proudu6,89 W
Rozměry
-
Průměr otvoru28 mm
-
Výška71,70 mm
-
Šířka44,50 mm
-
Hloubka61,30 mm
-
Výška otvoru15 mm
-
Šířka otvoru28,50 mm
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité napětí při síťové frekvenci (efektivní hodnota)3 000 V
-
Maximální provozní napětí720 V
Podmínky použití
-
Provozní teplota-40 - 65 °C
-
Skladovací/přepravní teplota-20 - 70 °C
Bezpečnost
-
Stupeň krytí IPIP20
-
Izolační třídaH
Elektrický proud
-
Jmenovitý primární proud (Ipr)500 A
-
Jmenovitý sekundární proud (Isr)5 A
-
Jmenovitý proud500 A
-
Jmenovitý trvalý tepelný proud1,2*Ipr
-
Jmenovitý krátkodobý tepelný proud (Ith/1 s)60*Ipr
-
Jmenovitý dynamický proud2.5*Ith
-
Omezující faktor přepětíFS 10
Instalace, montáž
-
MontážLišta DIN, Montážní deska

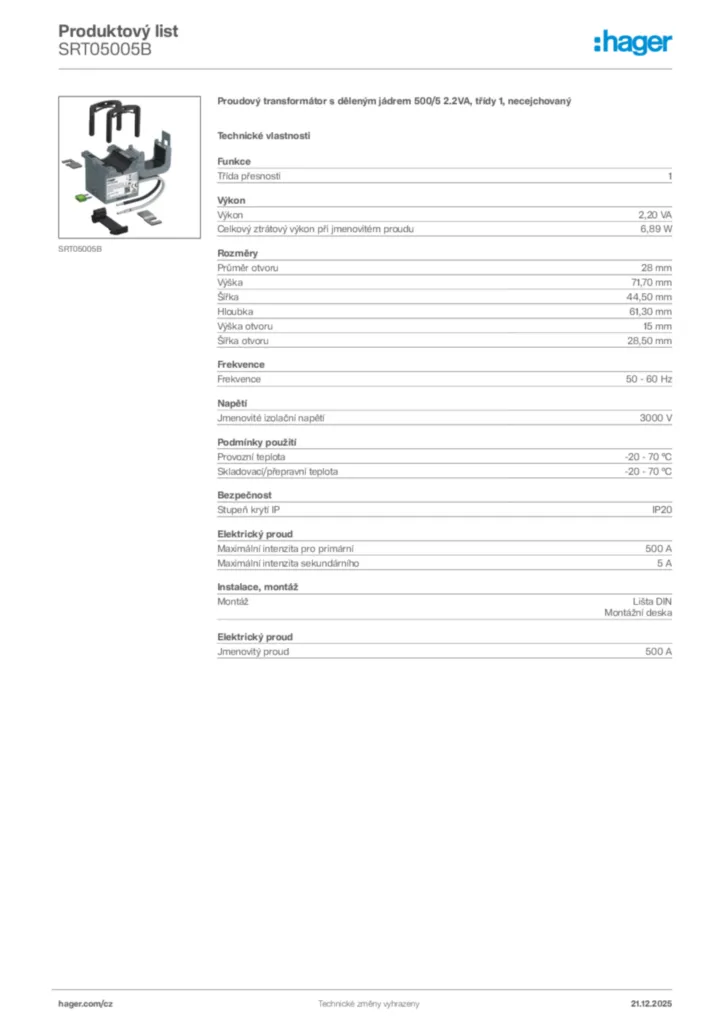

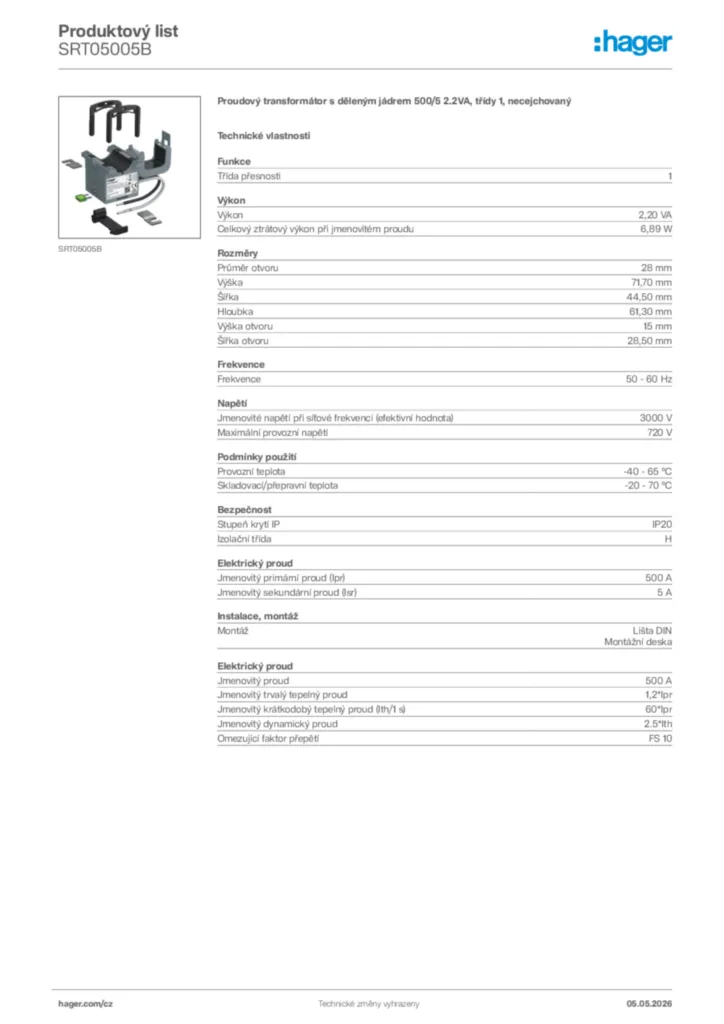

Ke stažení
