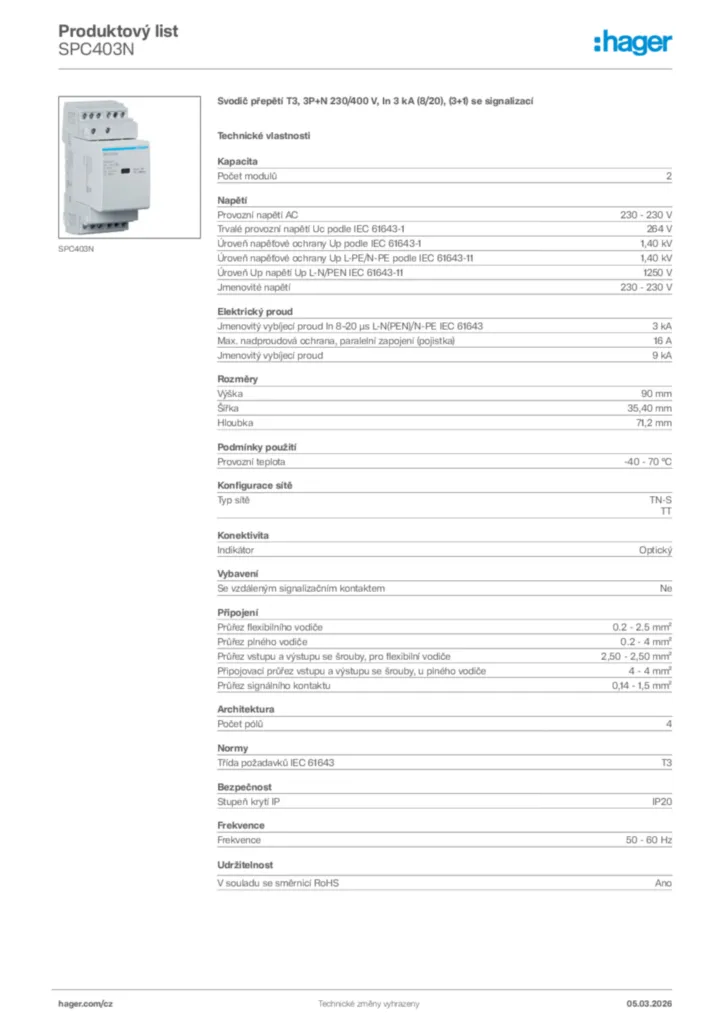

Svodič přepětí T3, 3P+N 230/400 V, In 3 kA (8/20), (3+1) se signalizací SPC403N
EAN
3250615514943
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Technické vlastnosti
Kapacita
-
Počet modulů2
Napětí
-
Provozní napětí AC230 - 230 V
-
Trvalé provozní napětí Uc podle IEC 61643-1264 V
-
Úroveň napěťové ochrany Up podle IEC 61643-11,40 kV
-
Úroveň napěťové ochrany Up L-PE/N-PE podle IEC 61643-111,40 kV
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111 250 V
-
Jmenovité napětí230 - 230 V
Elektrický proud
-
Jmenovitý vybíjecí proud In 8–20 µs L-N(PEN)/N-PE IEC 616433 kA
-
Max. nadproudová ochrana, paralelní zapojení (pojistka)16 A
-
Jmenovitý vybíjecí proud9 kA
Rozměry
-
Výška90 mm
-
Šířka35,40 mm
-
Hloubka71,2 mm
Podmínky použití
-
Provozní teplota-40 - 70 °C
Konfigurace sítě
-
Typ sítěTN-S, TT
Konektivita
-
IndikátorOptický
Vybavení
-
Se vzdáleným signalizačním kontaktemNe
Připojení
-
Průřez flexibilního vodiče0.2 - 2.5 mm²
-
Průřez plného vodiče0.2 - 4 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče2,50 - 2,50 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče4 - 4 mm²
-
Průřez signálního kontaktu0,14 - 1,5 mm²
Architektura
-
Počet pólů4
Normy
-
Třída požadavků IEC 61643T3
Bezpečnost
-
Stupeň krytí IPIP20
Frekvence
-
Frekvence50 - 60 Hz
