Skupinový přepínač (I-0-II) 2P / 16A - výstupní kontakt spodem SFB216

Name: SFB216
Brand: Hager
SKU: SFB2161

EAN

3250615510723

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

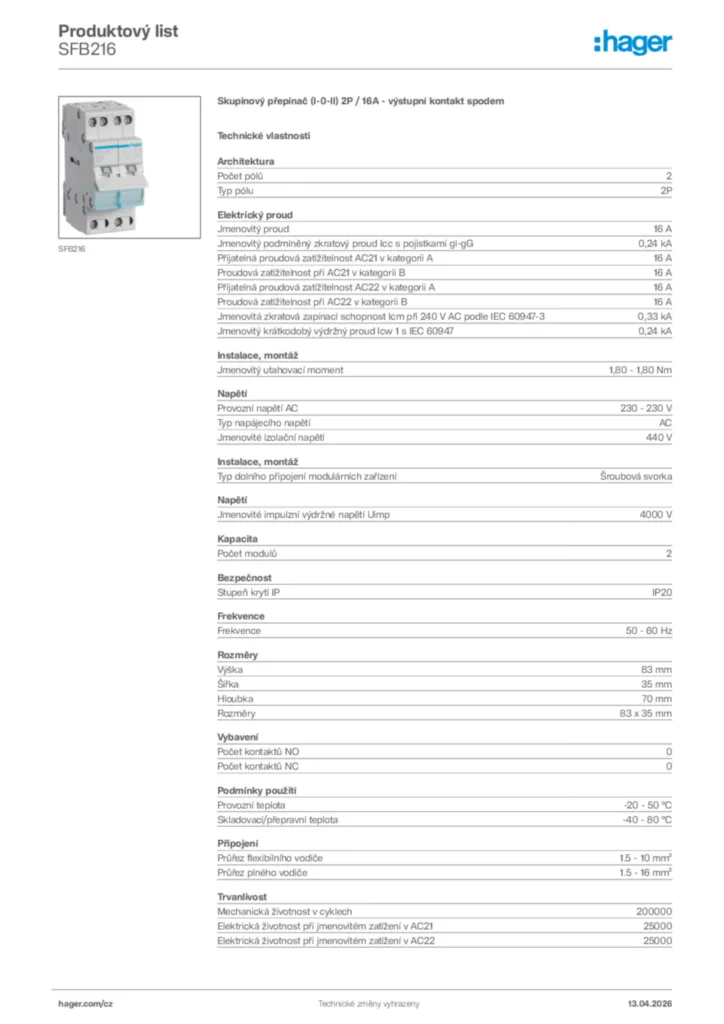

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Pomocné zařízení pro zařízení rozvaděče 1 dostupné produkty

Technické vlastnosti

Počet pólů

2
Poloha neutrálního vodiče

Bez neutrálu
Typ pólu

2P

Jmenovitý proud

16 A
Odpojovací kapacita při 400 V v AC23A

338 A
Jmenovitý podmíněný zkratový proud Icc s pojistkami gl-gG

0,24 kA
Přijatelná proudová zatížitelnost AC21 v kategorii A

16 A
Proudová zatížitelnost při AC21 v kategorii B

16 A
Přijatelná proudová zatížitelnost AC22 v kategorii A

16 A
Proudová zatížitelnost při AC22 v kategorii B

16 A
Jmenovitá zkratová zapínací schopnost Icm při 240 V AC podle IEC 60947-3

0,33 kA
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

0,24 kA

Jmenovitý utahovací moment

1,80 - 1,80 Nm
Typ dolního připojení modulárních zařízení

Šroubová svorka

Provozní napětí AC

230 - 230 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

440 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V

Počet modulů

2

Stupeň krytí IP

IP20

Frekvence

50 - 60 Hz

Výška

83 mm
Šířka

35 mm
Hloubka

70 mm

Počet kontaktů NO

0
Počet kontaktů NC

0

Provozní teplota

-20 - 50 °C
Skladovací/přepravní teplota

-40 - 80 °C

Průřez flexibilního vodiče

1.5 - 10 mm²
Průřez plného vodiče

1.5 - 16 mm²

Mechanická životnost v cyklech

200 000
Elektrická životnost při jmenovitém zatížení v AC21

25 000
Elektrická životnost při jmenovitém zatížení v AC22

25 000

Celkový ztrátový výkon při jmenovitém proudu

0,80 W
Ztrátový výkon na pól

0,40 W

Zarovnání dolního připojení pro modulární zařízení

Posunutá svorka
Zarovnání horního připojení pro modulární zařízení

Posunutá svorka

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano
