Proudový chránič s nadproudovou ochranou char. C, 3-pól.+N, 16A / 0,03 A, typ A, 6kA. Tento kombinovaný proudový chránič s jističem zajišťuje ochranu proti zkratu, přetížení a unikajícím poruchovým proudům. Vybaven bezšroubovými svorkami QuickConnect. Typ A detekuje střídavě sinusové i pulzující stejnosměrné poruchové proudy. Je ideální pro použití v obytných budovách a různých provozovnách, neboť zajišťuje bezpečnou a spolehlivou instalaci.

EAN

3250611020189

Balení

1 ks

Proudové chrániče s nadproudovou ochranou (RCBO)

Proud.chr. s nadpr.ochr. char. C, 3x1P+N, 16A / 0,03 A, typ A, 6 kA, QC ADZ366D

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

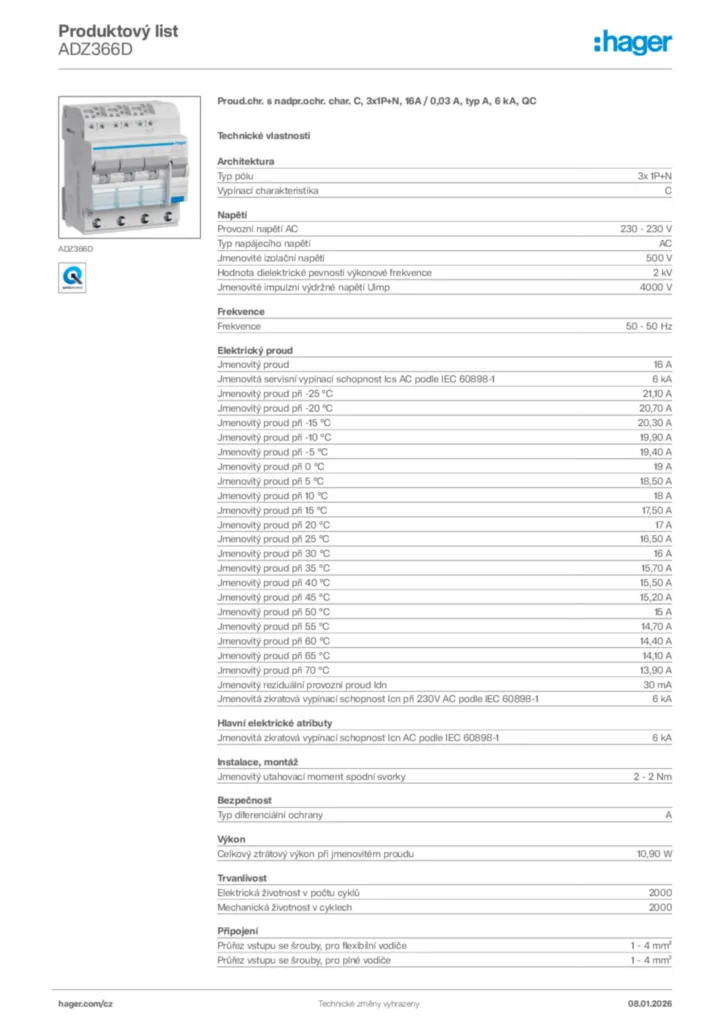

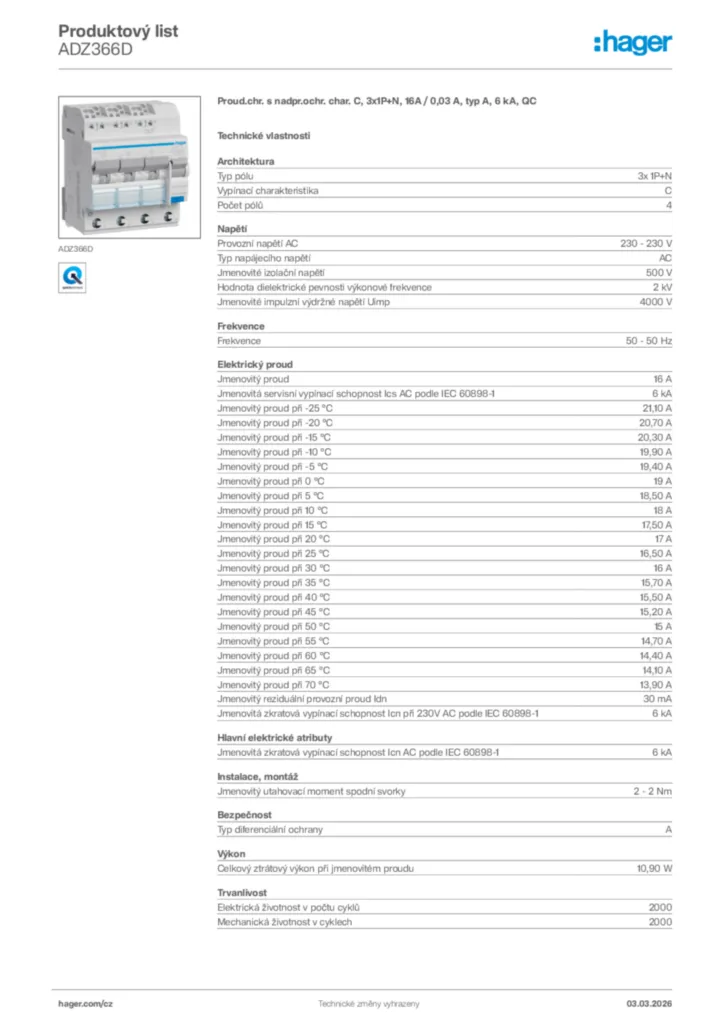

Stáhnout technický list

Dokončete svůj systém

Strom připojovacích kabelů pro rozvaděče 5 dostupné produkty

Technické vlastnosti

Typ pólu

3x 1P+N
Počet chráněných pólů

3
Vypínací charakteristika

C

Typ diferenciální ochrany

A
Stupeň krytí IP

IP2X

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

6 kA

Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V
Provozní napětí AC

230 - 230 V
Kategorie přepětí podle IEC 60947-1

3
Typ napájecího napětí

AC
Hodnota dielektrické pevnosti výkonové frekvence

2 kV

Jmenovitý proud

16 A
Jmenovitý reziduální provozní proud Idn

30 mA
Jmenovitý proud při -25 °C

21,10 A
Jmenovitý proud při -20 °C

20,70 A
Jmenovitý proud při -15 °C

20,30 A
Jmenovitý proud při -10 °C

19,90 A
Jmenovitý proud při -5 °C

19,40 A
Jmenovitý proud při 0 °C

19 A
Jmenovitý proud při 5 °C

18,50 A
Jmenovitý proud při 10 °C

18 A
Jmenovitý proud při 15 °C

17,50 A
Jmenovitý proud při 20 °C

17 A
Jmenovitý proud při 25 °C

16,50 A
Jmenovitý proud při 30 °C

16 A
Jmenovitý proud při 35 °C

15,70 A
Jmenovitý proud při 40 °C

15,50 A
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe

0,80
Korekční faktor jmenovitého proudu pro 3 zařízení umístěná vedle sebe

0,80
Korekční faktor jmenovitého proudu pro 4 a 5 zařízení umístěných vedle sebe

0,70
Korekční faktor jmenovitého proudu pro 6 zařízení umístěná vedle sebe

0,60
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu

1,13 - 1,45 A
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-1

6 kA

Celkový ztrátový výkon při jmenovitém proudu

10,90 W

Frekvence

50 - 50 Hz

Jmenovitý utahovací moment spodní svorky

2 - 2 Nm
Jmenovitý utahovací moment

2 - 2 Nm
Typ dolního připojení modulárních zařízení

Biconnect, quickbusbar
Typ horního připojení modulárních zařízení

quickconnect

Max. nadmořská výška

2 000 m
Třída omezení energie I²t

3
Provozní teplota

-25 - 70 °C
Skladovací/přepravní teplota

-25 - 80 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

2

Elektrická životnost v počtu cyklů

2 000
Mechanická životnost v cyklech

2 000

Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 4 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 4 mm²
Průřez výstupu se šrouby pro plné vodiče

1 - 16 mm²
Průřez výstupu se šrouby, pro flexibilní vodiče

1 - 10 mm²

Počet modulů

4

Výška

86 mm
Šířka

71 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
