Proud.chr. s nadpr.ochr. char. B, 3x1P+N, 16A / 0,03 A, typ A, 6 kA, QC ADZ316D
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Strom připojovacích kabelů pro rozvaděče 5 dostupné produkty
Dokončete svůj systém
-
K67EPropojovací vodič NYAF 6 mm², 250 mm, kolík - kolík
-
K67GPropojovací vodič NYAF 6 mm², 250 mm, vidlička - vidlika
-
K67L
Propojovací vodič NYAF 10 mm², 250 mm, vidlička - vidlička
-
K67MPropojovací vodič NYAF 10 mm², 250 mm, kolík - kolík
-
K67FPropojovací vodič NYAF 6 mm², 100 mm, vidlička - vidlička
Technické vlastnosti
Architektura
-
Typ pólu3x 1P+N
Napětí
-
Provozní napětí AC230 - 230 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Hodnota dielektrické pevnosti výkonové frekvence2 kV
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
Frekvence
-
Frekvence50 - 50 Hz
Elektrický proud
-
Jmenovitý proud16 A
-
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-16 kA
-
Jmenovitý proud při -25 °C21,10 A
-
Jmenovitý proud při -20 °C20,70 A
-
Jmenovitý proud při -15 °C20,30 A
-
Jmenovitý proud při -10 °C19,90 A
-
Jmenovitý proud při -5 °C19,40 A
-
Jmenovitý proud při 0 °C19 A
-
Jmenovitý proud při 5 °C18,50 A
-
Jmenovitý proud při 10 °C18 A
-
Jmenovitý proud při 15 °C17,50 A
-
Jmenovitý proud při 20 °C17 A
-
Jmenovitý proud při 25 °C16,50 A
-
Jmenovitý proud při 30 °C16 A
-
Jmenovitý proud při 35 °C15,70 A
-
Jmenovitý proud při 40 °C15,50 A
-
Jmenovitý proud při 45 °C15,20 A
-
Jmenovitý proud při 50 °C15 A
-
Jmenovitý proud při 55 °C14,70 A
-
Jmenovitý proud při 60 °C14,40 A
-
Jmenovitý proud při 65 °C14,10 A
-
Jmenovitý proud při 70 °C13,90 A
-
Jmenovitý reziduální provozní proud Idn30 mA
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-16 kA
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Instalace, montáž
-
Jmenovitý utahovací moment spodní svorky2 - 2 Nm
-
Jmenovitý utahovací moment2 - 2 Nm
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu10,90 W
Trvanlivost
-
Elektrická životnost v počtu cyklů2 000
-
Mechanická životnost v cyklech2 000
Připojení
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 4 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 4 mm²
Podmínky použití
-
Provozní teplota-25 - 70 °C
-
Skladovací/přepravní teplota-25 - 80 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Třída omezení energie I²t3
Kapacita
-
Počet modulů4
Rozměry
-
Výška86 mm
-
Šířka71 mm
-
Hloubka70 mm
Konektivita
-
Typ připojeníquickconnect
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

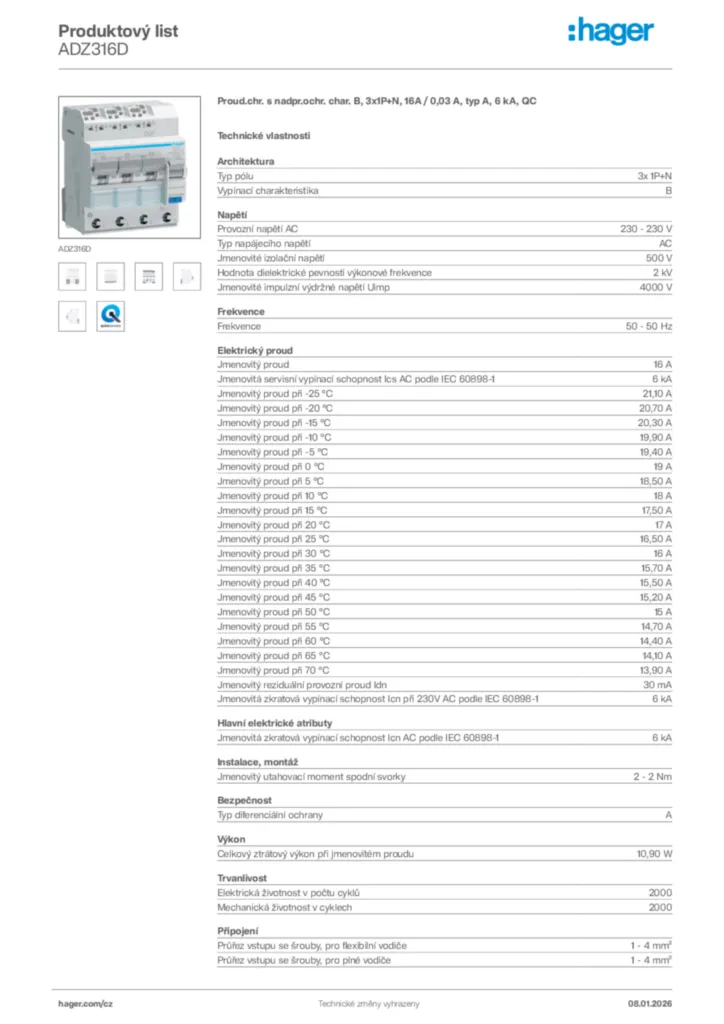

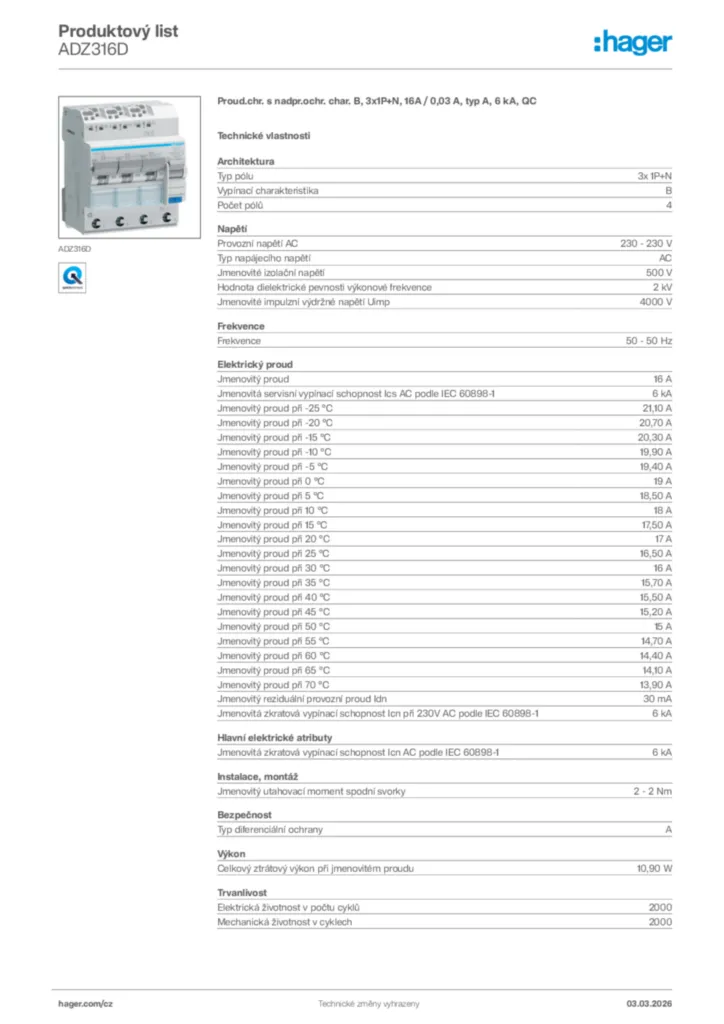

Product datasheet
Hager Product data sheet ADZ316D
Proud.chr. s nadpr.ochr. char. B, 3x1P+N, 16A / 0,03 A, typ A, 6 kA, QC
PDF -
Installation manual
Installation manual de-DE, fr-FR, it-IT, en-GB 2023-10-02
PDF1,28 MB
Installation manual en-GB, fr-FR, de-DE, it-IT 2014-11-20
PDF1,29 MB
Installation manual en-GB, fr-FR, de-DE, it-IT 2016-12-12
PDF1,14 MB -
Declaration of conformity
EU Declaration of Conformity
Declaration of conformity en-GB 2024-06-19
PDF316,98 kB
