Proud.chr. s nadpr.ochr. char. C, 1+N, 40A / 0,03 A, typ A, 6 kA ADA990D
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.pageproduct.tab_additional_title.link
Architektura
-
Typ pólu1P+N
-
Počet chráněných pólů1
-
Vypínací charakteristikaC
Bezpečnost
-
Typ diferenciální ochranyA
-
Stupeň krytí IPIP20
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Napětí
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Maximální provozní napětí240 V
-
Provozní napětí AC240 - 240 V
-
Kategorie přepětí podle IEC 60947-13
-
Typ napájecího napětíAC
Elektrický proud
-
Jmenovitý proud IN40 A
-
Jmenovitý reziduální provozní proud Idn30 mA
-
Jmenovitý proud při -25 °C46,89 A
-
Jmenovitý proud při -20 °C46,26 A
-
Jmenovitý proud při -15 °C45,64 A
-
Jmenovitý proud při -10 °C45,01 A
-
Jmenovitý proud při -5 °C44,38 A
-
Jmenovitý proud při 0 °C43,76 A
-
Jmenovitý proud při 5 °C43,13 A
-
Jmenovitý proud při 10 °C42,51 A
-
Jmenovitý proud při 15 °C41,88 A
-
Jmenovitý proud při 20 °C41,25 A
-
Jmenovitý proud při 25 °C40,63 A
-
Jmenovitý proud při 30 °C40 A
-
Jmenovitý proud při 35 °C39,38 A
-
Jmenovitý proud při 40 °C38,77 A
-
Jmenovitý proud při 45 °C38,15 A
-
Jmenovitý proud při 50 °C37,53 A
-
Jmenovitý proud při 55 °C36,91 A
-
Jmenovitý proud při 60 °C36,3 A
-
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe1
-
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu1,13 - 1,45 A
-
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-16 kA
Výkon
-
Ztrátový výkon na vstupu IN11,10 W
Frekvence
-
Frekvence50 - 50 Hz
Instalace, montáž
-
Jmenovitý utahovací moment spodní svorky2,10 - 2,10 Nm
-
Jmenovitý utahovací moment horní svorky2,10 - 2,10 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect
Podmínky použití
-
Max. nadmořská výška2 000 m
-
Třída omezení energie I²t3
-
Provozní teplota-25 - 40 °C
-
Skladovací/přepravní teplota-25 - 70 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Ochrana před vzdušnou vlhkostíPro všechny klimatické podmínky
Trvanlivost
-
Elektrická životnost v počtu cyklů2 000
-
Mechanická životnost v cyklech1 000
Připojení
-
Průřez flexibilního vodiče1 - 16 mm²
-
Průřez plného vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 25 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 25 mm²
Kapacita
-
Počet modulů2
Rozměry
-
Výška93 mm
-
Šířka35 mm
-
Hloubka68 mm
Přenos
-
Vhodné pro lišty DINcatalog.pageproduct.attribute_boolean.yes
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-

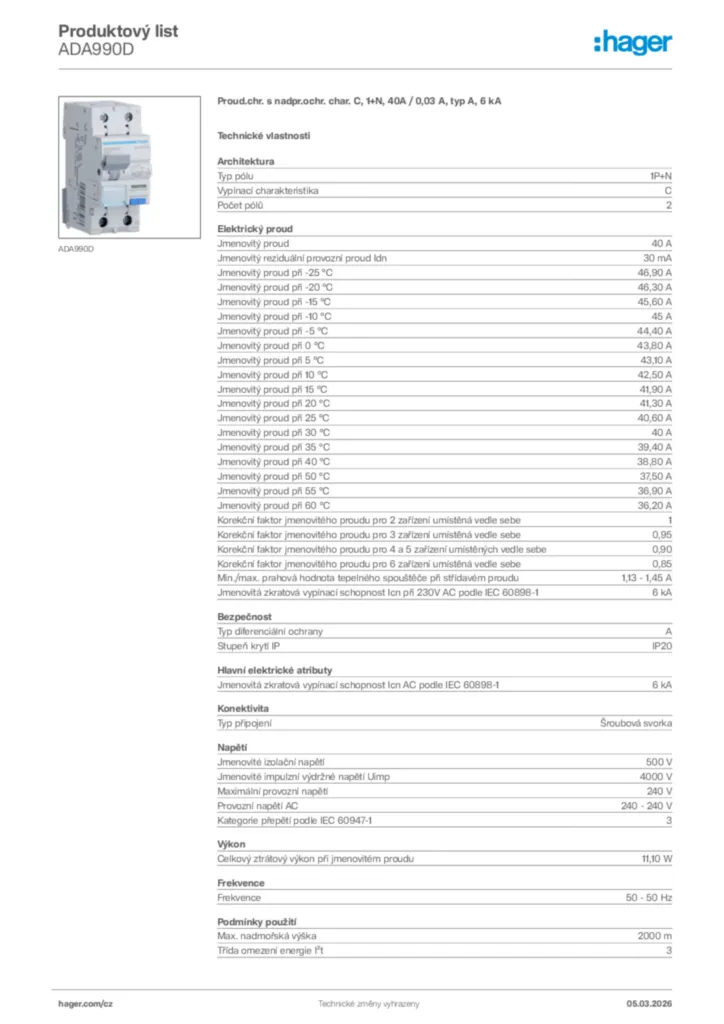

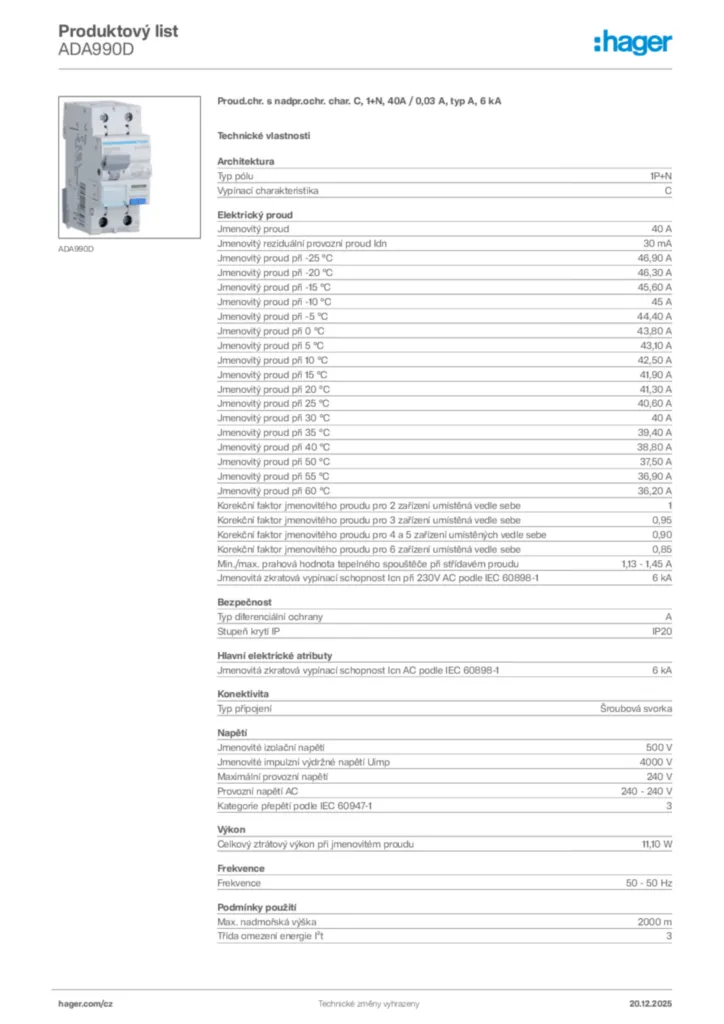

GeneratedProductDatasheet
