EAN

4049857130689

Pakovanje

1 Komad

Rastavna pruga NH1 185mm, 3-polna, V-Alu stezaljke LVSR1VPVK4

Cijena

na zahtjev

Artikal van proizvodnje: molimo kontaktirajte vašeg trgovca za upit o dostupnosti istog

Tehničke karakteristike
Ekološka vrijednost
Dokumentacija

Preuzmite tehnički list

Tehničke karakteristike

Nazivna struja

250 A
Nazivna uvjetna struja kratkog spoja Icc

120 kA
Nazivna uvjetna struja kratkog spoja pri Ue=400 V u skladu sa IEC 61439-1 3.8.10.4

120 kA
Prihvatljivi iznos struje AC23 kategorija B / 400V

250 A
Prihvatljivi iznos struje AC22 kategorija B / 500V

250 A
Prihvatljivi iznos struje AC21 kategorija B / 690V

250 A
Prihvatljivi iznos struje AC21 kategorija B / 800V

200 A
Nazivna struja za Ue=400V AC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna struja za Ue=690V AC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna struja za Ue=800V AC u skladu s IEC 61439-1 5.3.2

200 A
Nazivna uvjetna struja kratkog spoja pri Ue=690 V u skladu sa IEC 61439-1 3.8.10.4

100 kA
Nazivna otpornost na kratko vrijeme Icw 1s sa sustavom zaključavanja IEC60947

15 kA
Nazivna struja osigurača

2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 60947

10 kA

Veličina osigurača

NH1

Vrsta veze

Veza sa stezaljkom
Vrsta montaže

Montaža vijcima

Kruti vodič s poprečnim presjekom (RE)

25 - 300 mm²
Kruti vodič s poprečnim presjekom (SE)

25 - 300 mm²
Vrsta priključka/utikača

V stezaljka
Poprečni fleksibilni vodič (SM)

25 - 300 mm²
Poprečni fleksibilni vodič (RM)

25 - 300 mm²

Broj polova

3
Broj sklopnih polova

3

Radna temperatura

-25 - 55 °C

Nazivni zatezni moment

32 - 32 Nm
Zatezni moment za montažu na sabirnicu

32 - 32 Nm

Ingress Protection (IP) klasa

IP2X

Nazivni izolacijski napon Ui

1.000 V
Nazivni impulsni podnosivi napon Uimp

12 kV
Nazivni radni napon Ue

690 - 690 V

Visina

671 mm
Dubina

190 mm

Ukupni gubitak snage pri IN

27 W
Gubitak snage osigurača ugrađenog u uređaj

23 W
Gubitak snage pri punom opterećenju

96 W

Frekvencija

50 - 60 Hz

Sa indikatorom kvara

Ne

Dvostruki prekid

Ne

Električna izdržljivost u broju ciklusa

200
Broj mehaničkih operacija

1.400
Ukupni vijek trajanja (mehanička i električna izdržljivost) IEC 60947-3 Tabela 4

1.600

Sadrži reciklirani materijal (% ukupne težine plastike)

0

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Bez halogena Da

Certifikati i dokumenti

Hager REACH declaration LVSR1VPVK4

PDF

Hager RoHS report LVSR1VPVK4

PDF

PEP_Hager_HAGE-00633-V01.01-EN

PDF

243,39 kB

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda LVSR1VPVK4
Product datasheet

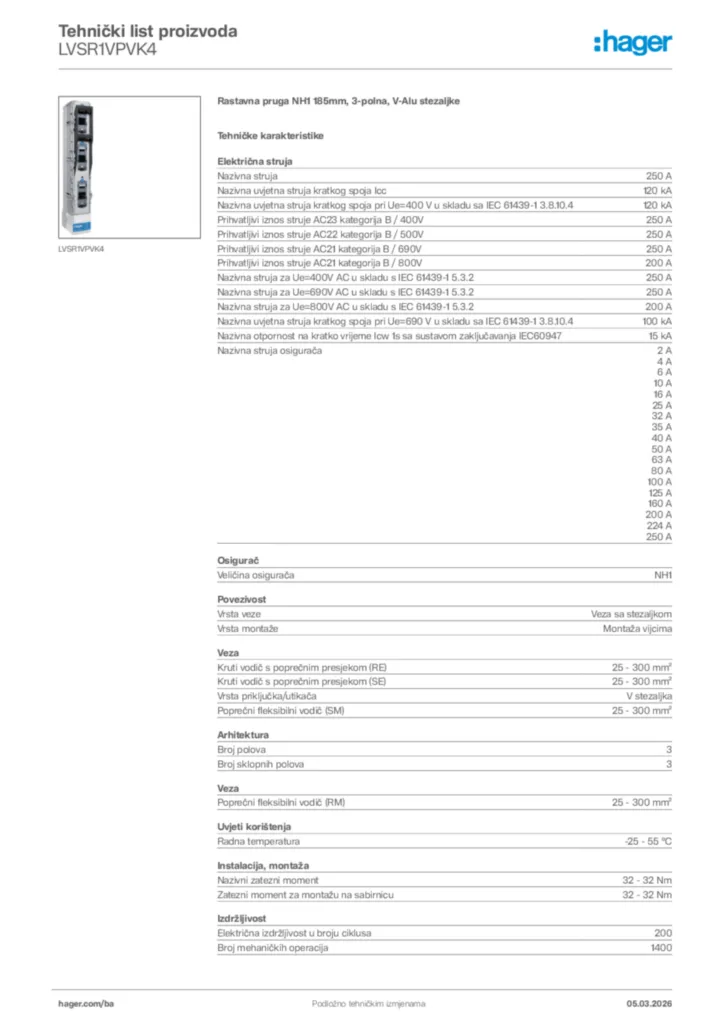

Hager Tehnički list proizvoda LVSR1VPVK4
