EAN

4049857124909

Pakovanje

1 Komad

Rastavna pruga, veličina 2, 185 mm, 3P, sa priključkom M12 LVSG2CPX

Cijena

na zahtjev

Artikal van proizvodnje: molimo kontaktirajte vašeg trgovca za upit o dostupnosti istog

Tehničke karakteristike
Ekološka vrijednost
Dokumentacija

Preuzmite tehnički list

Tehničke karakteristike

Nazivna struja

400 A
Nazivna uvjetna struja kratkog spoja Icc

120 kA
Nazivna uvjetna struja kratkog spoja pri Ue=400 V u skladu sa IEC 61439-1 3.8.10.4

120 kA
Prihvatljivi iznos struje AC23 kategorija B / 400V

400 A
Prihvatljivi iznos struje AC22 kategorija B / 500V

400 A
Prihvatljivi iznos struje AC21 kategorija B / 690V

400 A
Prihvatljivi iznos struje AC21 kategorija B / 800V

250 A
Nazivna struja za Ue=400V AC u skladu s IEC 61439-1 5.3.2

400 A
Nazivna struja za Ue=690V AC u skladu s IEC 61439-1 5.3.2

400 A
Nazivna struja za Ue=800V AC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna uvjetna struja kratkog spoja pri Ue=690 V u skladu sa IEC 61439-1 3.8.10.4

100 kA
Nazivna otpornost na kratko vrijeme Icw 1s sa sustavom zaključavanja IEC60947

15 kA
Nazivna struja osigurača

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 60947

10 kA

Veličina osigurača

NH2

Vrsta veze

Vijčana stezaljka
Vrsta montaže

Montaža vijcima

Vrsta priključka/utikača

Vijčana stezaljka

Broj polova

3
Broj sklopnih polova

3

Radna temperatura

-25 - 55 °C

Nazivni zatezni moment

32 - 32 Nm
Zatezni moment za montažu na sabirnicu

32 - 32 Nm

Ingress Protection (IP) klasa

IP2X

Nazivni izolacijski napon Ui

1.000 V
Nazivni impulsni podnosivi napon Uimp

12 kV
Nazivni radni napon Ue

690 - 690 V

Visina

671 mm
Dubina

190 mm

Ukupni gubitak snage pri IN

56 W
Gubitak snage osigurača ugrađenog u uređaj

34 W
Gubitak snage pri punom opterećenju

158 W

Frekvencija

50 - 60 Hz

Sa indikatorom kvara

Ne

Dvostruki prekid

Ne

Električna izdržljivost u broju ciklusa

200
Broj mehaničkih operacija

800
Ukupni vijek trajanja (mehanička i električna izdržljivost) IEC 60947-3 Tabela 4

1.000

Sadrži reciklirani materijal (% ukupne težine plastike)

0

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Bez halogena Da

Certifikati i dokumenti

Hager REACH declaration LVSG2CPX

PDF

Hager RoHS report LVSG2CPX

PDF

PEP_Hager_HAGE-00634-V01.01-EN

PDF

250,04 kB

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda LVSG2CPX

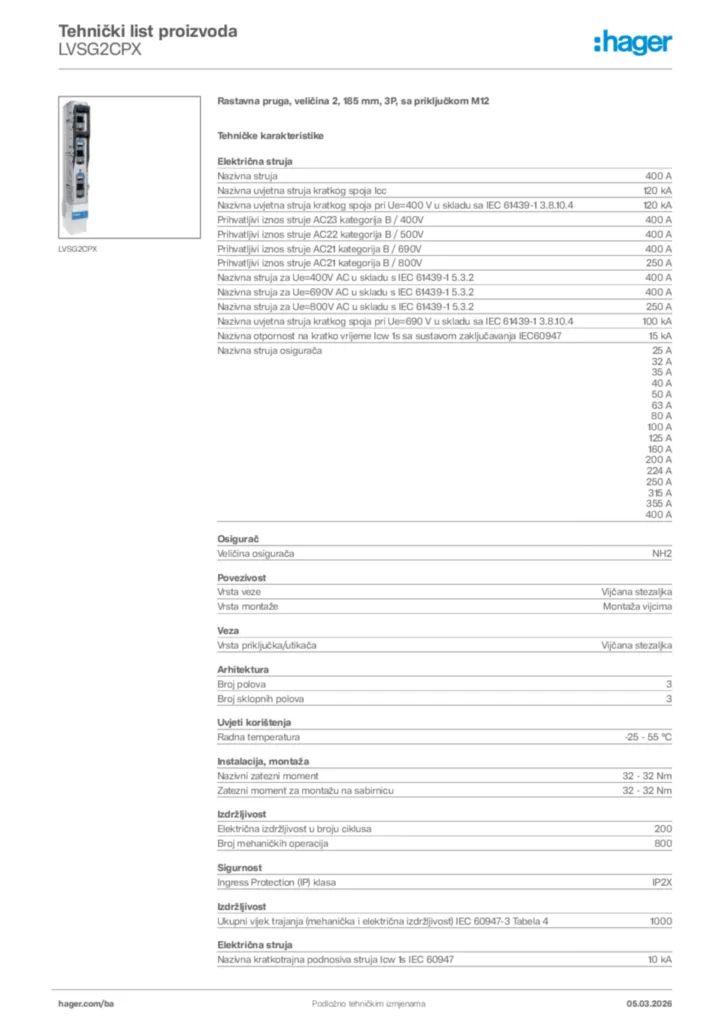

Product datasheet
