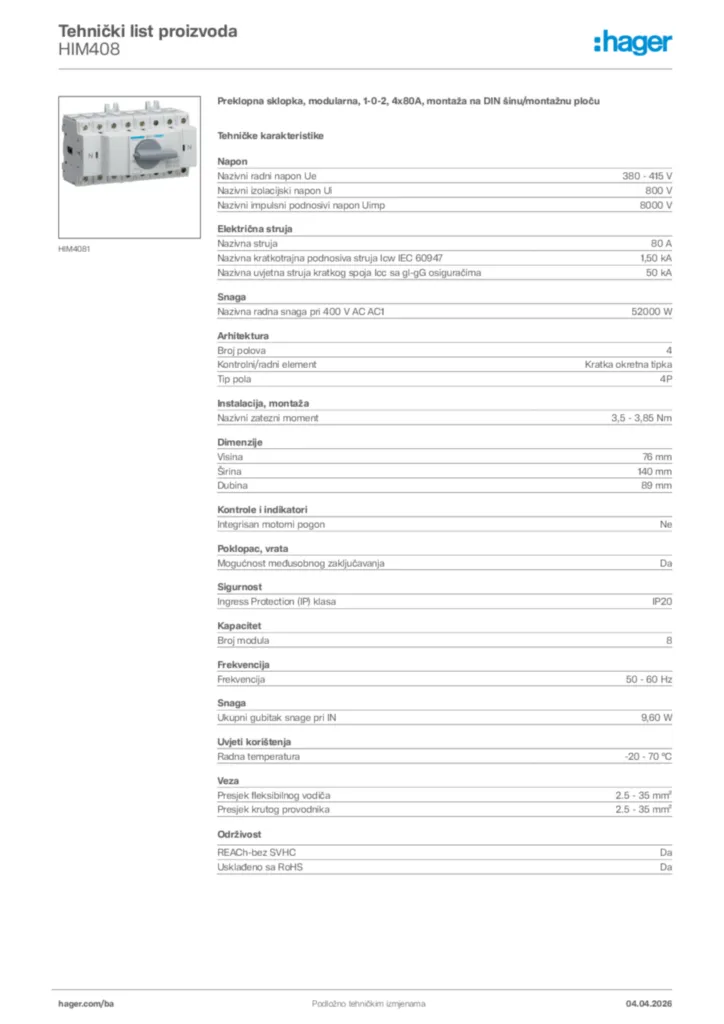

Preklopna sklopka, modularna, 1-0-2, 4x80A, montaža na DIN šinu/montažnu ploču HIM408
EAN
3250613140571
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Ovaj proizvod više nije dostupan. Za više informacija, molimo kontaktirajte nas.
Tehničke karakteristike
Napon
-
Nazivni radni napon Ue380 - 415 V
-
Nazivni izolacijski napon Ui800 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
Električna struja
-
Nazivna struja80 A
-
Nazivna kratkotrajna podnosiva struja Icw IEC 609471,50 kA
-
Nazivna uvjetna struja kratkog spoja Icc sa gl-gG osiguračima50 kA
Snaga
-
Nazivna radna snaga pri 400 V AC AC152.000 W
-
Ukupni gubitak snage pri IN9,60 W
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementKratka okretna tipka
-
Tip pola4P
Dimenzije
-
Visina76 mm
-
Širina140 mm
-
Dubina89 mm
Kontrole i indikatori
-
Integrisan motorni pogonNe
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Kapacitet
-
Broj modula8
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
Veza
-
Presjek fleksibilnog vodiča2.5 - 35 mm²
-
Presjek krutog provodnika2.5 - 35 mm²
