Rastavna sklopka, modularna, 3-polna, 63A, ugradnja na DIN šinu ili mont.ploču HAC306
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Tehničke karakteristike
Električna struja
-
Nazivna struja63 A
-
Prihvatljivi iznos struje AC2163 A
-
Prihvatljivi iznos struje AC21 kategorija B63 A
-
Prihvatljivi iznos struje AC22 kategorija B63 A
-
Prihvatljivi iznos struje AC23 kategorija A63 A
-
Prihvatljivi iznos struje AC23 kategorija B63 A
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609471,50 kA
-
Nazivna kratkotrajna podnosiva struja Icw IEC 609471,50 kA
-
Nazivna uvjetna struja kratkog spoja Icc sa gl-gG osiguračima50 kA
Arhitektura
-
Tip pola3P
-
Kontrolni/radni elementKratka okretna tipka
-
Broj polova3
Veza
-
Presjek krutog provodnika35 mm²
Napon
-
Nazivni izolacijski napon Ui800 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni radni napon Ue380 - 415 V
Snaga
-
Gubitak snage po polu na In1,50 W
-
Ukupni gubitak snage pri IN4,50 W
-
Nazivna radna snaga pri 400 V AC AC141.000 W
-
Nazivna radna snaga pri 400 V AC AC2328.000 W
Instalacija, montaža
-
Nazivni zatezni moment3,5 - 3,85 Nm
Oprema
-
Motorni pogon opcionalanNe
-
Broj pomoćnih kontakata kao izmjenični kontakt0
-
Broj pomoćnih kontakata kao NC kontakt0
-
Broj pomoćnih kontakata kao NO kontakt0
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 50 Hz
Povezivost
-
Vrsta vezeVijčana stezaljka
Funkcije
-
Je višepoložajni prekidačNe
-
Izvedba kao instalacija za zaustavljanje u slučaju nuždeNe
-
Verzija kao glavni prekidačDa
-
Verzija kao prekidač za održavanje/servisDa
-
Verzija kao sigurnosni prekidačDa
-
Verzija kao kompaktni isklopni prekidačDa
Kapacitet
-
Broj modula3
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

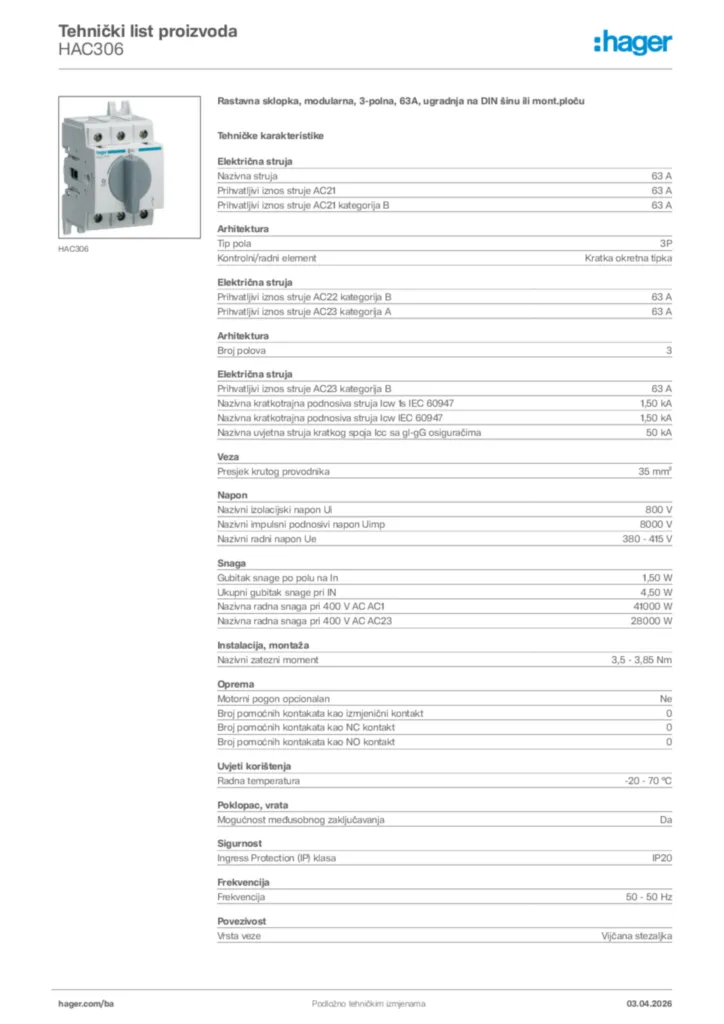

Slika proizvoda HAC306
-
Uputstvo za instalaciju
Uputstvo za instalaciju International 2022-04-08
PDF1,72 MB -
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2022-04-13
PDF835,39 kB
Deklaracija o usklađenosti en-GB 2025-11-21
PDF604,46 kB
