Kombinovana FID sklopka 3x1P+N 6kA B-16A 30mA , tip A, quickconnect ADZ316D
EAN
3250611020158
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Tehničke karakteristike
Arhitektura
-
Tip pola3x 1P+N
-
KrivuljaB
Napon
-
Nazivni radni napon Ue230 - 230 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui500 V
-
Vrijednost dielektrične čvrstoće strujne frekvencije2 kV
-
Nazivni impulsni podnosivi napon Uimp4.000 V
Frekvencija
-
Frekvencija50 - 50 Hz
Električna struja
-
Nazivna struja16 A
-
Nazivna servisna prekidna moć Ics AC prema IEC 60898-16 kA
-
Nazivna struja pri -25°C21,10 A
-
Nazivna struja pri -20°C20,70 A
-
Nazivna struja pri -15°C20,30 A
-
Nazivna struja pri -10°C19,90 A
-
Nazivna struja pri -5°C19,40 A
-
Nazivna struja pri 0°C19 A
-
Nazivna struja pri 5°C18,50 A
-
Nazivna struja pri 10°C18 A
-
Nazivna struja pri 15°C17,50 A
-
Nazivna struja pri 20°C17 A
-
Nazivna struja pri 25°C16,50 A
-
Nazivna struja pri 30°C16 A
-
Nazivna struja pri 35°C15,70 A
-
Nazivna struja pri 40°C15,50 A
-
Nazivna struja pri 45°C15,20 A
-
Nazivna struja pri 50°C15 A
-
Nazivna struja pri 55°C14,70 A
-
Nazivna struja pri 60°C14,40 A
-
Nazivna struja pri 65°C14,10 A
-
Nazivna struja pri 70°C13,90 A
-
Nazivna rezidualna radna struja Idn30 mA
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-16 kA
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-16 kA
Instalacija, montaža
-
Nazivni zatezni moment donje kleme2 - 2 Nm
-
Nazivni zatezni moment2 - 2 Nm
Sigurnost
-
Vrsta rezidualne strujeA
Snaga
-
Ukupni gubitak snage pri IN10,90 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa2.000
-
Broj mehaničkih operacija2.000
Veza
-
Presjek vijčanog ulaza, za fleksibilne provodnike1 - 4 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1 - 4 mm²
Uvjeti korištenja
-
Radna temperatura-25 - 70 °C
-
Temperatura skladištenja/transporta-25 - 80 °C
-
Stepen zagađenja prema IEC 60664/IEC 60947-22
-
Klasa ograničenja I²t energije3
Kapacitet
-
Broj modula4
Dimenzije
-
Visina86 mm
-
Širina71 mm
-
Dubina70 mm
Povezivost
-
Vrsta vezequickconnect
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda ADZ316D
-

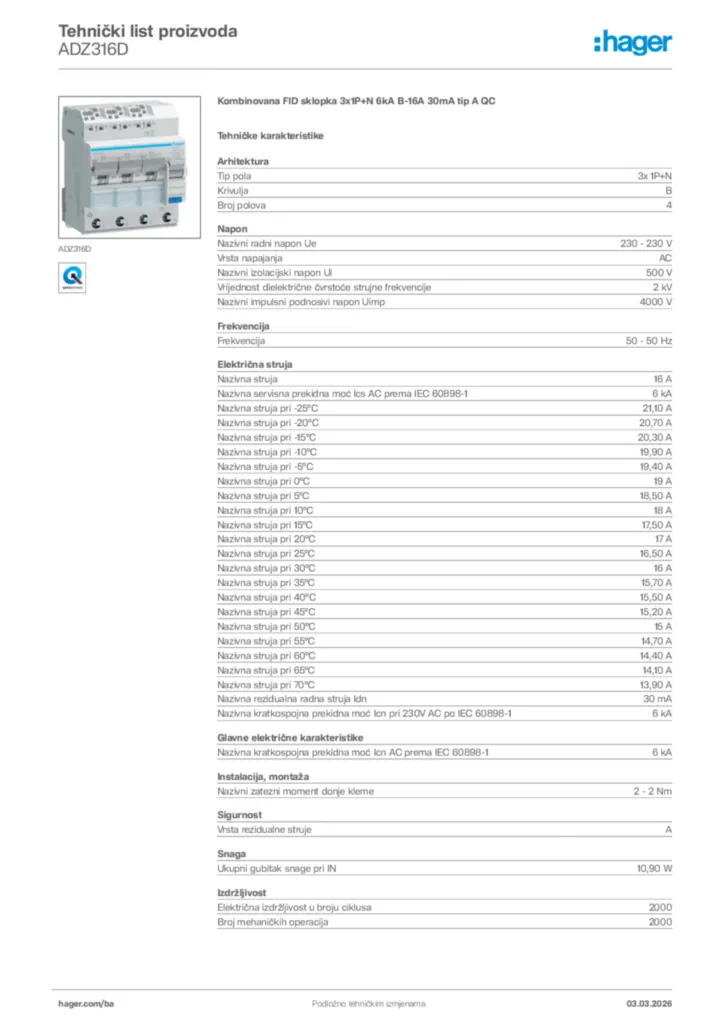

Product datasheet
