Modularna oprema

Kombinovana FID sklopka 3x1P+N 6kA B-10A 30mA , tip A, quickconnect ADZ310D

EAN

3250611020134

Pakovanje

1 Komad

Cijena

na zahtjev

Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Tehničke karakteristike

Tip pola

3x 1P+N
Krivulja

B

Nazivni radni napon Ue

230 - 230 V
Vrsta napajanja

AC
Nazivni izolacijski napon Ui

500 V
Vrijednost dielektrične čvrstoće strujne frekvencije

2 kV
Nazivni impulsni podnosivi napon Uimp

4.000 V

Frekvencija

50 - 50 Hz

Nazivna struja

10 A
Nazivna servisna prekidna moć Ics AC prema IEC 60898-1

6 kA
Nazivna struja pri -25°C

13,50 A
Nazivna struja pri -20°C

13,30 A
Nazivna struja pri -15°C

13 A
Nazivna struja pri -10°C

12,70 A
Nazivna struja pri -5°C

12,40 A
Nazivna struja pri 0°C

12,10 A
Nazivna struja pri 5°C

11,70 A
Nazivna struja pri 10°C

11,40 A
Nazivna struja pri 15°C

11,10 A
Nazivna struja pri 20°C

10,70 A
Nazivna struja pri 25°C

10,40 A
Nazivna struja pri 30°C

10 A
Nazivna struja pri 35°C

9,80 A
Nazivna struja pri 40°C

9,50 A
Nazivna struja pri 45°C

9,30 A
Nazivna struja pri 50°C

9,10 A
Nazivna struja pri 55°C

8,80 A
Nazivna struja pri 60°C

8,50 A
Nazivna struja pri 65°C

8,30 A
Nazivna struja pri 70°C

8 A
Nazivna rezidualna radna struja Idn

30 mA
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

6 kA

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

6 kA

Nazivni zatezni moment donje kleme

2 - 2 Nm
Nazivni zatezni moment

2 - 2 Nm

Vrsta rezidualne struje

A

Ukupni gubitak snage pri IN

7,70 W

Električna izdržljivost u broju ciklusa

2.000
Broj mehaničkih operacija

2.000

Presjek vijčanog ulaza, za fleksibilne provodnike

1 - 4 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1 - 4 mm²

Radna temperatura

-25 - 70 °C
Temperatura skladištenja/transporta

-25 - 80 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Klasa ograničenja I²t energije

3

Broj modula

4

Visina

86 mm
Širina

71 mm
Dubina

70 mm

Vrsta veze

quickconnect

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

Hager REACH declaration ADZ310D

PDF

Hager RoHS report ADZ310D

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda ADZ310D

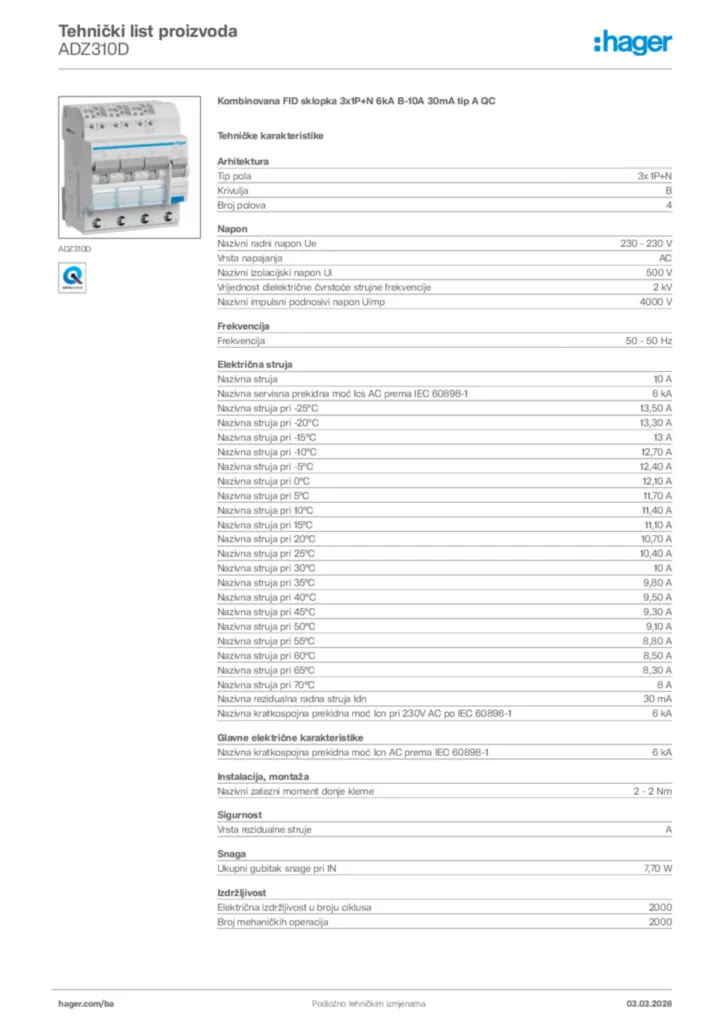

Product datasheet

Hager Tehnički list proizvoda ADZ310D

Kombinovana FID sklopka 3x1P+N 6kA B-10A 30mA tip A QC

PDF
Uputstvo za instalaciju

Uputstvo za instalaciju de-DE, fr-FR, it-IT, en-GB 2023-10-02

PDF

1,28 MB

Uputstvo za instalaciju en-GB, fr-FR, de-DE, it-IT 2014-11-20

PDF

1,29 MB

Uputstvo za instalaciju en-GB, fr-FR, de-DE, it-IT 2016-12-12

PDF

1,14 MB
Deklaracija o usklađenosti

EU Declaration of Conformity

Deklaracija o usklađenosti en-GB 2024-06-19

PDF

316,98 kB

Više dokumentacije
