Contactor 3P 170A 190 - 240 V 50/60 Hz EV170C
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Aparelho auxiliar 2 produtos disponíveis
-
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
-
Relé térmico de sobrecarga 5 produtos disponíveis
Complete seu sistema

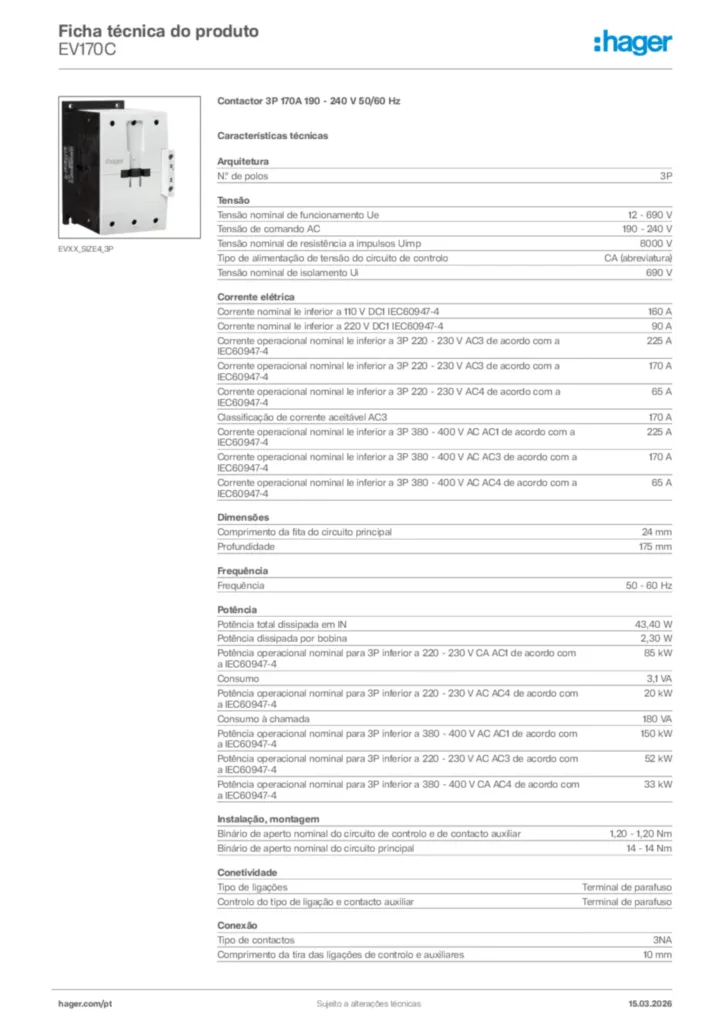

Características técnicas
-
N.º de polos3P
-
Tensão nominal de funcionamento Ue690 - 690 V
-
Tensão de comando AC190 - 240 V
-
Tensão nominal de resistência a impulsos Uimp8000 V
-
Tipo de alimentação de tensão do circuito de controloCA (abreviatura)
-
Tensão nominal de isolamento Ui690 V
-
Corrente nominal Ie inferior a 110 V DC1 IEC60947-4160 A
-
Corrente nominal Ie inferior a 220 V DC1 IEC60947-490 A
-
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-4225 A
-
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC3 de acordo com a IEC60947-4170 A
-
Corrente operacional nominal Ie inferior a 3P 220 - 230 V AC4 de acordo com a IEC60947-465 A
-
Classificação de corrente aceitável AC3170 - 170 A
-
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC1 de acordo com a IEC60947-4225 A
-
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC3 de acordo com a IEC60947-4170 A
-
Corrente operacional nominal Ie inferior a 3P 380 - 400 V AC AC4 de acordo com a IEC60947-465 A
-
Comprimento da fita do circuito principal24 mm
-
Profundidade175 mm
-
Frequência50 - 60 Hz
-
Potência total dissipada em IN43,40 W
-
Potência dissipada por bobina2,30 W
-
Potência operacional nominal para 3P inferior a 220 - 230 V CA AC1 de acordo com a IEC60947-485 kW
-
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC4 de acordo com a IEC60947-420 kW
-
Potência operacional nominal para 3P inferior a 380 - 400 V AC AC1 de acordo com a IEC60947-4150 kW
-
Potência operacional nominal para 3P inferior a 220 - 230 V AC AC3 de acordo com a IEC60947-452 kW
-
Potência operacional nominal para 3P inferior a 380 - 400 V CA AC4 de acordo com a IEC60947-433 kW
-
Binário de aperto nominal do circuito de controlo e de contacto auxiliar1,20 - 1,20 Nm
-
Binário de aperto nominal do circuito principal14 - 14 Nm
-
Tipo de ligaçõesTerminal de parafuso
-
Controlo do tipo de ligação e contacto auxiliarTerminal de parafuso
-
Tipo de contactos3NA
-
Comprimento da tira das ligações de controlo e auxiliares10 mm
-
Número de contactos auxiliares como contacto normalmente aberto0
-
Número de contactos auxiliares como contacto normalmente fechado0
-
Número de contactos NA3
-
Número de contactos NF0
-
Índice de proteção IPIP00
-
Temperatura de funcionamento-25 - 60 °C
-
Grau de poluição de acordo com IEC60664/IEC60947-23
-
Temperatura de armazenamento/transporte-40 - 80 °C
