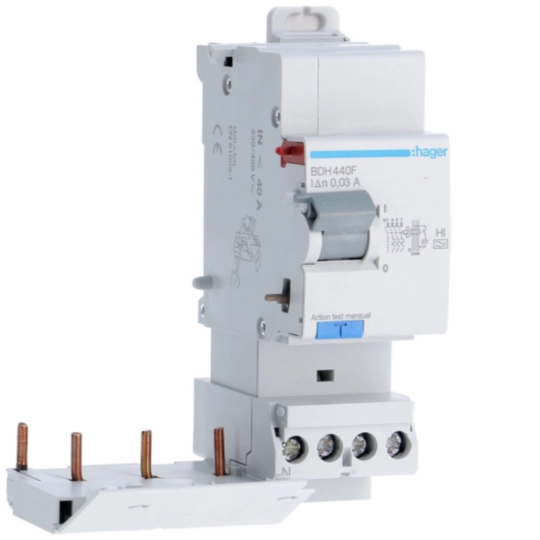

Bloc différentiel 3P+N 40A 30mA A haute immunité BDH440F
EAN
3250611345916
Conditionnement
1 Pièce
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Courant différentiel assigné30 mA
Architecture
-
Nombre de pôles4
Sécurité
-
Type de protection différentielleA HI
Capacité
-
Nombre de modules2
Fréquence
-
Fréquence50 - 50 Hz
Installation, montage
-
Couple de serrage1,90 - 1,90 Nm
Puissance
-
Puissance dissipée totale sous IN7,2 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres6 000
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75 - 16,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple0,75 - 10,0 mm²
Connectivité
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur93,40 mm
-
Largeur35,40 mm
-
Profondeur66 mm
